| الاسم التجاري: | KAZ Circuit |
| رقم الطراز: | PCBA-S-076 |
| الـ MOQ: | 1 pc |
| السعر: | USD/pc |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20,000 Square Meters / Month |
1 أوقية النحاس الأزرق soldmask FR4 وقت التوصيل السريعتجميع PCB النموذجيالمورد
مواصفات التفاصيل:
| طبقات | 4 |
| المواد | FR-4 |
| سمك اللوحة | 1.6ملم |
| سمك النحاس | 1 أوقية |
| معالجة السطح | HASL LF |
| بيعت الأقنعة و الشاشة الحريرية | الأخضر والأبيض |
| معيار الجودة | فئة 2 IPC ، 100% اختبار E |
| الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، كما يوفر خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
قدرة SMT
موفر تجميع PCB النموذجي متخصص في تقديم الخدمات المتعلقة بتجميع لوحات الدوائر المطبوعة النموذجية (PCBs).هنا هي القدرات الرئيسية والخدمات التي تقدمها عادة من قبل مصدر تجميع PCB النموذج:
مصادر المكونات: يمكن لموردي تجميع PCB النموذجي المساعدة في الحصول على المكونات الإلكترونية المطلوبة لعملية تجميع PCB.لقد أنشأت علاقات مع موردي المكونات ويمكن أن تساعد في شراء المكونات التي تلبي مواصفات التصميم ومتطلبات.
تصنيع PCB: يمكن لموردي تجميع PCB النموذجي إما تصنيع PCB في المنزل أو العمل مع شركاء التصنيع الموثوق بهم.يمكنهم إنتاج نماذج PCB بناءً على ملفات تصميم العميل أو تقديم خدمات تصميم لإنشاء تخطيط PCB إذا لزم الأمرتتضمن عملية التصنيع عمليات مثل محاذاة الطبقات، حفر النحاس، الحفر، التصفية، وتطبيق قناع اللحام والشاشة الحرير.
تجميع تكنولوجيا الجلوس السطحي (SMT): هؤلاء الموردين لديهم القدرة على إجراء تجميع مكونات الجلوس السطحي باستخدام آلات الاختيار والوضع الآلي.يمكنهم وضع مكونات صغيرة الحجم بدقة، مثل المقاومات والمكثفات والدارات المتكاملة والموصلات ، على منصات لحام PCB. يسمح تجميع SMT بتجميع PCBs النموذجية بسرعة عالية وكفاءة.
تجميع الثقب: بالإضافة إلى تجميع SMT ، يمكن لموردي تجميع PCB النموذجي أيضًا التعامل مع تجميع المكونات من خلال الثقب.والتي لها خطوط تمر عبر الـ PCB، يمكن إدخالها يدويًا أو تلقائيًا في الثقوب التي تم حفرها مسبقًا على PCB. ثم يتم لحام الأسلاك على الجانب المعاكس لإنشاء اتصالات آمنة.
إعادة العمل والإصلاح: في حالة وجود أي مشاكل أو عيوب تم تحديدها أثناء عملية التجميع ، يمكن لموردي تجميع PCB النموذجي إجراء أعمال إعادة العمل أو إصلاح.لديهم الخبرة والأدوات لمعالجة قضايا اللحامأو أي مشاكل أخرى تتعلق بالتركيب قد تنشأ.
التفتيش والاختبار: يقوم هؤلاء الموردون بإجراء فحص بصري شامل واختبار لـ PCBs النموذجية المجمعة.ضمان الامتثال لمواصفات التصميميمكن أن يشمل التفتيش والاختبار التفتيش البصري الآلي (AOI) ، أو التفتيش بالأشعة السينية، أو أساليب اختبار أخرى لاكتشاف أي عيوب أو أخطاء.
تعليقات التصميم للقدرة على التصنيع (DFM): يمكن لموردي تجميع PCB النموذجي تقديم تعليقات قيمة على ملفات التصميم لتحسين PCB للقدرة على التصنيع.إنهم يحددون أي تحديات محتملة في التصنيع، اقتراح تعديلات التصميم، وعرض
توصيات لتحسين الكفاءة والموثوقية العامة لعملية تجميع PCB.
وقت الإنتهاء السريع: واحدة من المزايا الرئيسية للعمل مع موردي تجميع PCB النموذجي هي قدرتهم على تقديم أوقات الإنتهاء السريعة.فهم يدركون أهمية المشاريع الحساسة للوقت ويسعون لتسليم نماذج PCB المجتمعة في غضون مواعيد محدودة لدعم دورات النماذج الأولية والتطوير السريعة.
التعاون والدعم: غالبًا ما يعمل موردي تجميع PCB الأولي بشكل وثيق مع العملاء أثناء عملية التجميع. إنهم يقدمون الدعم الفني ، ويجيبون على الأسئلة ،وتقديم التوجيه طوال المشروعيمكن الاستفادة من خبرتهم وخبراتهم في تجميع PCB لمعالجة أي تحديات أو شكوك قد تنشأ.
السرية وحماية الملكية الفكرية: يمنح موردي تجميع PCB النموذجي الأولوية لسرية وحماية تصاميم العملاء والملكية الفكرية.لديهم تدابير لضمان أمن وخصوصية المعلومات الحساسة طوال عملية التجميع.
من المهم أن نلاحظ أن القدرات والخدمات المحددة التي يقدمها موردي تجميع PCB النموذجي قد تختلف.من المستحسن أن تشارك في مناقشات مفصلة مع المورد لفهم عروضهم، الخبرة التقنية، التسعير، وأي خدمات إضافية ذات قيمة مضافة قد تقدمها.

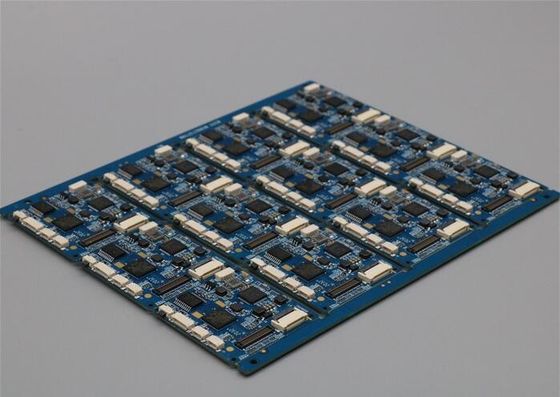

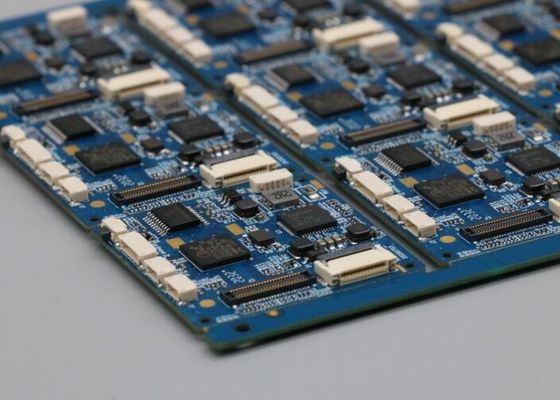

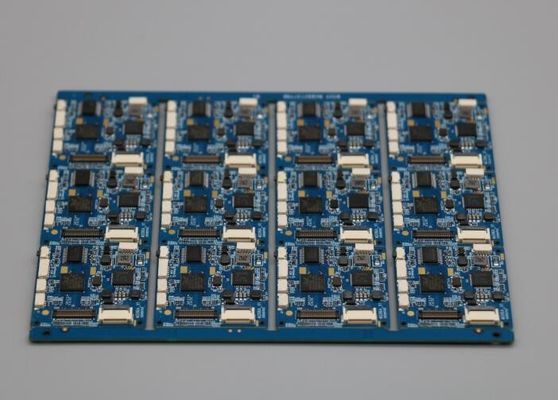

الصور من 1 أوقية النحاس الأزرق soldmask FR4 سريع وقت التوصيل
