| الاسم التجاري: | KAZ |
| رقم الطراز: | كازا -080 |
| الـ MOQ: | وحدة 1 |
| شروط الدفع: | ويسترن يونيون ، T / T ، L / C ، D / P ، MoneyGram |
| القدرة على التوريد: | 100000 قطعة |
مواد FR4 2 أوقية 4 طبقات PCB BGA التجميع HASL ENIG علاج السطح
تجميع لوحة الدوائر الإلكترونية PCB SMT
1الخصائص
1خدمة OEM واحدة، مصنوعة في شينزين في الصين
2المصنعة بواسطة ملف Gerber و قائمة BOM من العميل
3مادة FR4 ، تلبي معيار 94V0
4دعم تكنولوجيا SMT و DIP
5الحماية البيئية
6. متوافقة مع UL، CE، ROHS
7الشحن بواسطة DHL،UPS،TNT، EMS أو متطلبات العميل
2. PCBA القدرة التقنية
| SMT | دقة الموقع:20 أم |
| حجم المكونات:0.4×0.2ملم ((01005) ¥130×79ملم، Flip-CHIP، QFP، BGA، POP | |
| الحد الأقصى لارتفاع المكون: 25 ملم | |
| الحجم الأقصى للوحات: 680 × 500 مم | |
| الحد الأدنى لقياس PCB: لا يوجد حد | |
| سمك PCB:0.3 إلى 6 ملم | |
| وزن PCB: 3 كجم | |
| جندي الموجة | عرض أقصى للوحات المنسوجة: 450mm |
| الحد الأدنى لسرعة اللوحة: لا يوجد حد | |
| ارتفاع المكونات:أعلى 120mm/Bot 15mm | |
| جندي العرق | نوع المعدن: الجزء، الكامل، المزخرفة، الجانبية |
| المواد المعدنية: النحاس ، الألومنيوم | |
| التشطيب السطحي: طلاء Au ، طلاء شظية ، طلاء Sn | |
| معدل المثانة الهوائية: أقل من 20% | |
| التثبيت | نطاق الضغط: 0-50KN |
| الحجم الأقصى للوحات المنسوجة: 800X600mm | |
| الاختبار | تكنولوجيا المعلومات والاتصالات،طيران المسبار،حرق،اختبار الوظائف،دورة الحرارة |
3 ، مواصفات خدمة تجميع PCB
| 1 | طبقة | 1-30 طبقة |
| 2 | المواد | FR-4، CEM-1، CEM-3، High TG، FR4 خالية من الهالوجين، FR-1، FR-2، الألومنيوم |
| 3 | سمك اللوحة | 0.2mm-7mm |
| 4 | الحد الأقصى للجانب المنتهي من اللوحة | 500ملم*500ملم |
| 5 | الحد الأدنى لحجم الثقب | 0.25ملم |
| 6 | عرض الخط الدقيق | 0.075ملم ((3ميل) |
| 7 | الحد الأدنى للفاصل بين الخطوط | 0.075ملم ((3ميل) |
| 8 | التشطيب/معالجة السطح | HALS/HALS خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 9 | سمك النحاس | 0.5-4.0 أوقية |
| 10 | لون قناع اللحام | أخضر/أسود/أبيض/أحمر/أزرق/اصفر |
| 11 | التعبئة الداخلية | حزمة فراغية، كيس بلاستيكي |
| 12 | التعبئة الخارجية | عبوة عادي من الكرتون |
| 13 | تحمل الثقوب | PTH: ± 0.076، NTPH: ± 0.05 |
| 14 | شهادة | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | تحديد الملفات | التوجيه، V-CUT، Beveling |
| 16 | خدمة الجمعيات | توفير خدمة OEM لجميع أنواع تجميع لوحات الدوائر المطبوعة |

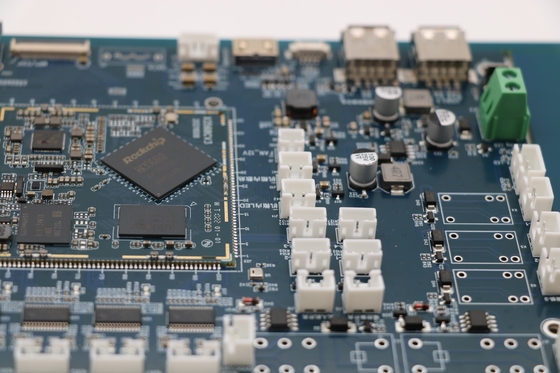

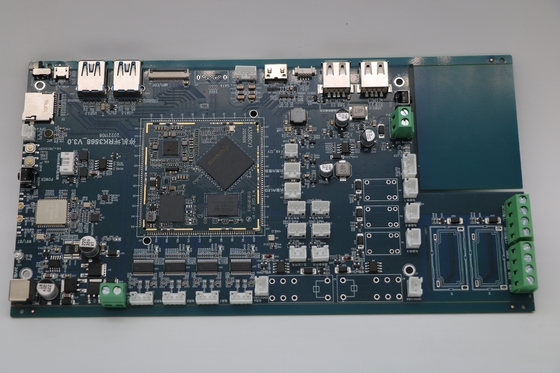

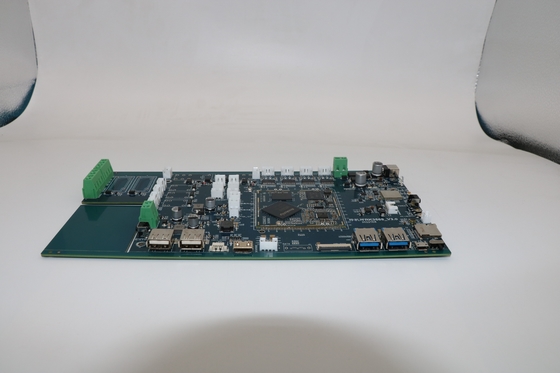

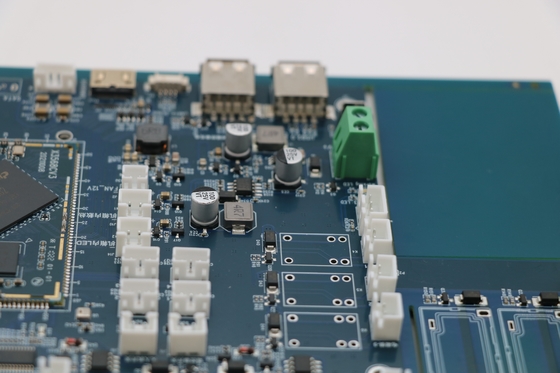

4. صوراً لـ (بي سي بي إيه)
تطبيق المنتجات:
1الاتصالات
2إلكترونيات المستهلك
3جهاز مراقبة الأمن
4إلكترونيات المركبات
5المنزل الذكي
6التحكم الصناعي
7، العسكرية والدفاع
8السيارات
9المنزل الذكي
10الأتمتة الصناعية
11الأجهزة الطبية
12الطاقة الجديدة
وهكذا
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
نحن مصنع، شركتنا هيمصنعي لوحات الدوائر المطبوعة.
س2: هل تقبل طلب العينة؟
------ نعم، يمكننا قبول طلب العينة.
س3: ما هي سياسة الضمان الخاصة بك؟
----- نحن نقدم ضمان لمدة عامين. بالنسبة للسلع المعيبة غير من المواسم الشخصية، وسوف تستبدل لذلك.
س4: ما هي شروط الدفع الخاصة بك؟
------ نحن نقبل T / T مقدما، الباي بال، أو تأمين التجارة علي بابا.
س5:ما هو الوقت المحدد للطلب الجماعي؟
------ عادة، يستغرق حوالي 20-35 يوما، يعتمد على كمية الطلب.
