| الاسم التجاري: | Null |
| رقم الطراز: | KAZ |
| الـ MOQ: | 1 قطع |
| السعر: | 0.1-5 USD |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20000 متر |
8 طبقة HDI PCB مصنع PCB التجميع شينزين صانعي لوحات الدوائر المطبوعة
1مواصفات مفصلة
| المواد | FR4 |
| سمك اللوحة | 1.6ملم |
| معالجة السطح | ENIG 2U" |
| سمك النحاس | 1/ 1/ 1/ 1/ 1/ 1/ 1/ 1/ 1/ 1/ 1/ 1 OZ |
| القناع | أخضر |
| كريم الحرير | الأبيض |
| ثقب الحفر بالليزر | 4 ميل |
| لوحة | V-Cut |
مقدمة:
تجميع لوحة الدوائر المطبوعة لربط SMT ((Surface Mounted Technolofy) و DIP في لوحة الدوائر المطبوعة ، والتي تسمى أيضًا PCBA.
إنتاج:
كل من SMT و DIP هي وسيلة لدمج المكونات في لوحة PCB. الفرق الرئيسي هو أنSMT لا يحتاج إلى حفر الثقوب على PCB، في حين أنه ضروري لDIP لتوصيل دبوس المكون في الثقب الحفر.
SMT:
تستخدم أساسا لصق لتعبئة الجهاز لربط بعض المكونات الصغيرة لوحة PCB. عملية الإنتاج كما يلي: وضع لوحة PCB، طباعة الملحومة لصق وتعبئة،العودة إلى فرن اللحام، أخيرا التفتيش.
مجموعة لوحات الدوائر المطبوعة (PCB) ، والمعروفة أيضًا باسم مجموعة لوحات الدوائر أو تصنيع PCB ،هي عملية تعبئة وربط المكونات الإلكترونية على لوحة PCB لإنشاء جهاز إلكتروني وظيفيعملية تجميع PCB عادة ما تنطوي على الخطوات التالية:
شراء المكونات: الخطوة الأولى هي الحصول على المكونات الإلكترونية المطلوبة لتجميع PCB. يمكن أن تشمل هذه المكونات المقاومات والمكثفات والدارات المتكاملة ،موصلاتيمكن الحصول على المكونات من مختلف الموردين أو الموزعين.
تصنيع PCB: قبل التجميع ، يجب تصنيع PCB نفسه. وهذا ينطوي على تصميم تخطيط PCB ، وإنشاء ملفات تصميم PCB ، وتصنيع PCB العاري ،وتطبيق آثار النحاس اللازمة، قناع اللحام ، و علامات الشاشة الحريرية. يمكن إجراء تصنيع PCB باستخدام تقنيات مختلفة مثل الحفر أو الطحن أو الطباعة.
وضع المكونات: في هذه الخطوة ، يتم تركيب المكونات الإلكترونية على PCB.الطريقتان الأساسيتان لوضع المكونات هما تقنية التثبيت السطحي (SMT) وتكنولوجيا الثقب (THT)يتم وضع مكونات SMT على سطح PCB ويتم لحامها باستخدام معجون لحام وتقنيات لحام إعادة التدفق.مكونات THT لديها خطوط تمر من خلال ثقوب في PCB ويتم لحامها على الجانب الآخر.
اللحام: بمجرد وضع المكونات على PCB ، يتم تنفيذ عملية اللحام لإنشاء اتصالات كهربائية وميكانيكية.يمكن إجراء اللحام من خلال طرق مختلفة مثل اللحام بإعادة التدفق (للمكونات SMT)، لحام الموجات (للمكونات THT) ، أو لحام يدوي (للمكونات المحددة أو إعادة العمل).
التفتيش والاختبار: بعد اللحام ، يخضع PCB المجمّع للتفتيش والاختبار لضمان جودة وأداء الجهاز الإلكتروني. التفتيش البصري الآلي (AOI) ،فحص بالأشعة السينية، الاختبار الوظيفي، وأساليب أخرى يمكن استخدامها لتحديد أي عيوب أو أخطاء.
التجميع النهائي: بمجرد التحقق من أن مجموعة PCB تعمل بشكل صحيح ، يمكن دمجها في مجموعة المنتج النهائي. قد يتضمن ذلك تجميعًا ميكانيكيًا إضافيًا ،تثبيت الحجرة، والاتصال بالأنظمة الفرعية أو المكونات الأخرى.
قد تختلف عملية تجميع PCB اعتمادا على المتطلبات المحددة ومعايير الصناعة وقدرات التصنيع للمصنع المتعاقد أو منزل التجميع.تقنيات متقدمة مثل اللحام الانتقائي، ويمكن استخدام إجراءات الطلاء المتوافقة، واختبار استنادا إلى تعقيد ووظيفة الجهاز الإلكتروني الذي يتم تجميعه.

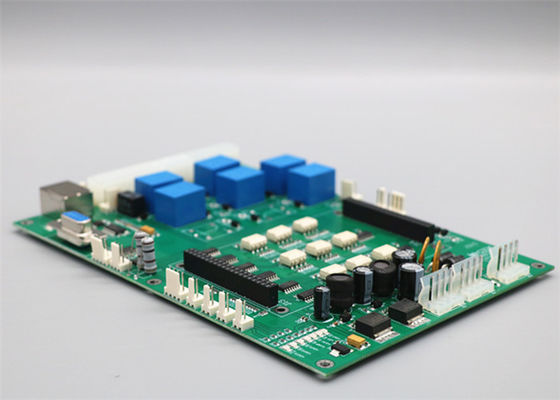

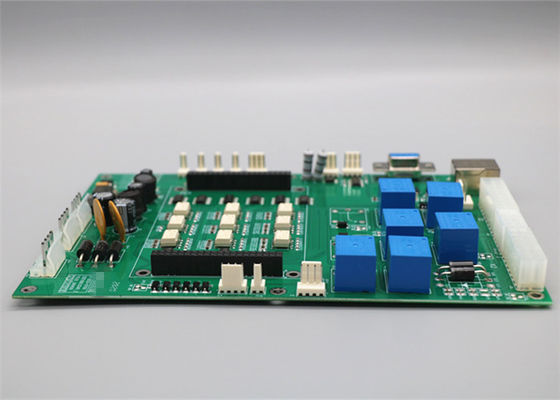

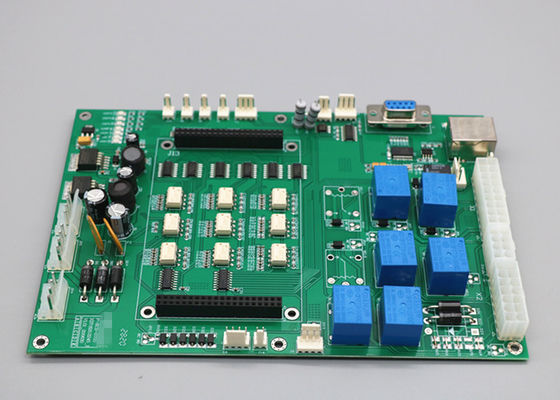

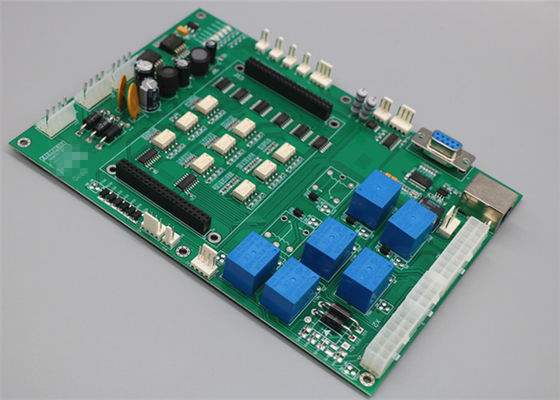

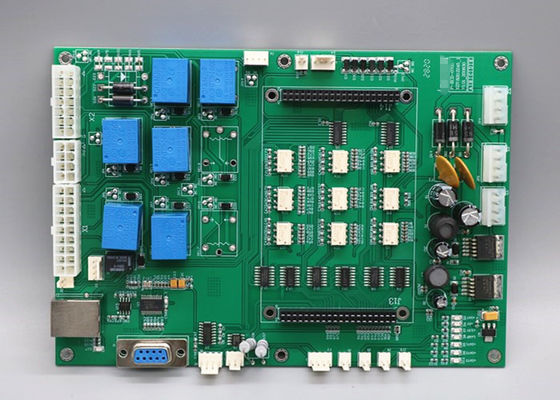

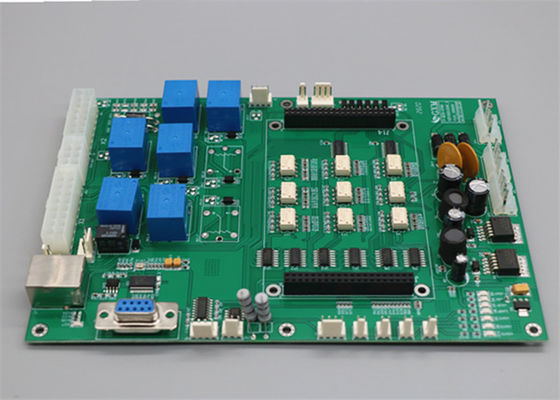

2الصور
الأسئلة الشائعة
س: ما هي الملفات التي تستخدمها في تصنيع الـ PCB؟
A: Gerber أو Eagle، قائمة BOM، PNP وموقع المكونات
س: هل من الممكن أن تقدم عينة؟
ج: نعم، يمكننا تخصيصك عينة لاختبار قبل الإنتاج الضخم
س: متى سأحصل على الاقتباس بعد إرسال Gerber و BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24-48 ساعة لاقتباس PCBA.
س: كيف يمكنني معرفة عملية إنتاج PCB الخاص بي؟
ج: 5-7 أيام لإنتاج PCB وشراء المكونات، و 14 يوم لجميع PCB واختبار.
س: كيف يمكنني التأكد من جودة الـ PCB الخاص بي؟
ج: نحن نتأكد من أن كل قطعة من منتجات الـ PCB تعمل بشكل جيد قبل الشحن. سنختبرهم جميعاً وفقًا لإجراءات الاختبار الخاصة بك.
