الاسم التجاري: | KAZ Circuit |
رقم الطراز: | ثنائي الفينيل متعدد الكلور-ب-0014 |
الـ MOQ: | حاسب شخصي 1 |
السعر: | USD/pc |
شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
القدرة على التوريد: | 20000 متر مربع / شهر |
تصميم PCBA FR4 94V0 لوحة PCB HDI لوحات الدوائر المطبوعة 100% اختبار إلكتروني 600 ملم × 1200 ملم
المواصفات التفصيلية لهذا 1.0mm سمك لوح 1 أوقية الخضراء سومداسك المنزل الذكي لوحة الدوائر المطبوعة PCB:
طبقات | 4 |
المواد | FR-4 |
سمك اللوحة | 1.6ملم |
سمك النحاس | 1/ 1/ 1/ 1 أوقية |
معالجة السطح | ENIG 2u" |
بيعت الأقنعة و الشاشة الحريرية | الأخضر والأبيض |
معيار الجودة | فئة 2 IPC ، 100% اختبار E |
الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |
ما الذي يمكن أن تفعله KAZ لك ولشركتك
من أجل الحصول على اقتباس كامل من PCB / PCBA، يرجى توفيرأسفلمعلومات:
تصميم PCBA هي عملية إنشاء تخطيط ووضع مكونات الدوائر الإلكترونية على لوحة الدوائر المطبوعةتصميم PCBAمن الضروري لنجاح تصنيع وتشغيل الأجهزة الإلكترونيةتصميم PCBA:
التقاط مخططات:
تحديد وظائف و اتصالات الدوائر الإلكترونية.
اختر المكونات المناسبة والتعبئة.
يضمن التدفق المنطقي والالتزام بقواعد التصميم.
تخطيط الـ PCB:
تحديد أبعاد اللوحة وشكلها وهيكل الطبقة.
وضع المكونات بشكل مثالي من أجل الوظائف، وإدارة الحرارة، والقدرة على التصنيع.
كابلات الطريق لربط المكونات مع مراعاة سلامة الإشارة وتوزيع الطاقة والتوافق الكهرومغناطيسي (EMC).
إدراج إرشادات التصميم من أجل التصنيع (DFM).
اختيار المكونات ووضعها:
اختيار المكونات على أساس المتطلبات الكهربائية والميكانيكية والبيئية.
ترتيب المكونات لتقليل أطوال الأثر، وتحسين مسارات الإشارة وتسهيل التجميع.
فكر في توجيه المكونات، التبريد، والوصول للاختبار أو إعادة العمل.
تصميم الطاقة:
تصميم شبكة توزيع طاقة فعالة لخطوط التوتر المختلفة.
تنفيذ مكثفات فك الارتباط، ومراقبي الجهد وغيرها من دوائر إدارة الطاقة.
تأكد من أن الأرض بشكل صحيح وتقليل الضوضاء / التموج.
سلامة الإشارة و EMC:
التحكم في عوائق تتبع وتوجيه وإنهاء الإشارات الرقمية عالية السرعة.
تنفيذ الحماية والفلتر وغيرها من التقنيات لتخفيف التداخل الكهرومغناطيسي (EMI).
فكر في حماية الإفرازات الكهربائية (ESD).
إدارة الحرارة:
تحديد مكونات التدفئة وتوفير حلول التبريد الكافية.
إدماج الممرات الحرارية، ومغسلات الحرارة، ومراعاة تدفق الهواء.
الاختبار والقدرة على التصنيع:
إدراج نقاط الاختبار والقفزات وغيرها من الميزات لتسهيل الاختبار داخل الدائرة.
اتبع إرشادات DFM بشأن قناع اللحام والطباعة الشاشية والجوانب الأخرى المتعلقة بالجمعية.
تصميم PCBAعادةً ما ينطوي على استخدام برنامج CAD متخصص (تصميم بمساعدة الكمبيوتر) ، مثل Altium Designer أو Eagle أو KiCad ، لالتقاط مخطط ، وضع PCB ،وتوليد ملفات التصنيع اللازمة.
تصميم PCBAتتفاوت تعقيد المشروع تبعاً لمتطلبات المشروع، وكثافة المكونات، وسرعة الإشارة، وعوامل أخرى.تصميم PCBAيتطلب فهمًا جيدًا لمبادئ الدوائر الإلكترونية وعمليات التصنيع وأفضل الممارسات في التصميم.

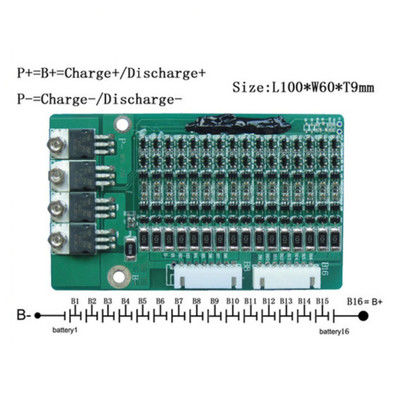

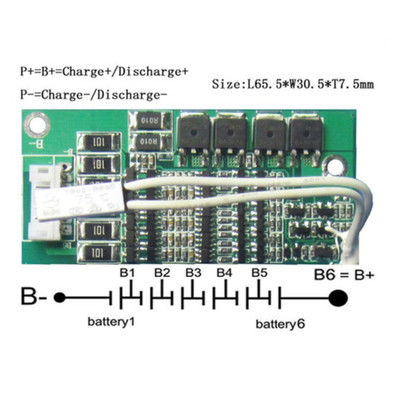

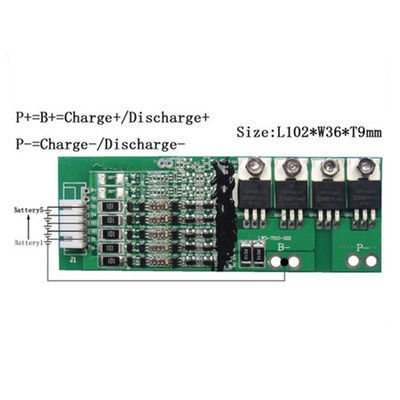

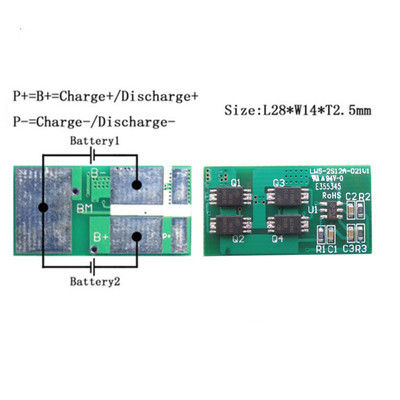

المزيد من الصور التفصيلية لهذا 4 طبقات ENIG 2u سطح FR4 PCB مع عرض خط 3/3 ميل على الأقل / المساحة
