| الاسم التجاري: | KAZ |
| رقم الطراز: | كازا -080 |
| الـ MOQ: | وحدة 1 |
| شروط الدفع: | ويسترن يونيون ، T / T ، L / C ، D / P ، MoneyGram |
| القدرة على التوريد: | 100000 قطعة |
FR4 مجموعة لوحات الدوائر الإلكترونية متعددة الطبقات الأزرق Soldmask 1 أوقية النحاس
تجميع لوحة الدوائر الإلكترونية PCB SMT
1الخصائص
1خدمة OEM واحدة، مصنوعة في شينزين في الصين
2المصنعة بواسطة ملف Gerber و قائمة BOM من العميل
3مادة FR4 ، تلبي معيار 94V0
4دعم تكنولوجيا SMT و DIP
5الحماية البيئية
6. متوافقة مع UL، CE، ROHS
7الشحن بواسطة DHL،UPS،TNT، EMS أو متطلبات العميل
2. PCBA القدرة التقنية
|
قدرة التصنيع SMT
|
|||
|
البند
|
قدرة التصنيع في عملية
|
طريقة التصنيع
|
|
|
حجم الإنتاج ((Min/Max)
|
50 × 50 ملم / 500 × 500 ملم
|
|
|
|
سمك لوحة الإنتاج
|
0. 2 4 ملم
|
|
|
|
طباعة معجون اللحام
|
طريقة الدعم
|
|
مصباح المغناطيسية، منصة فراغ
|
|
|
|
الالتصاق بالفراغ، التشديد على الجانبين، التشديد المرن بالورق، التشديد المرن باللوح الثقيل
|
|
|
طريقة التنظيف لطباعة معجون اللحام
|
|
الطريقة الجافة + طريقة الرطوبة + طريقة الفراغ
|
|
|
دقة الطباعة
|
±0.025mm
|
|
|
|
SPI
|
دقة الحجم المتكررة
|
< 1% عند 3σ
|
|
|
مكونات التركيب
|
حجم المكونات
|
0603 ((اختياري) رابط L75mm
|
|
|
الارتفاع
|
0.15ملم
|
|
|
|
دقة متكررة
|
± 0.01mm
|
|
|
|
الـ AOI
|
حجم FOV
|
61×45ملم
|
|
|
سرعة الاختبار
|
9150mm2/sec
|
|
|
|
الأشعة السينية 3D
|
زاوية إطلاق النار
|
0-45
|
|
3 ، مواصفات خدمة تجميع PCB
| 1 | طبقة | 1-30 طبقة |
| 2 | المواد | FR-4، CEM-1، CEM-3، High TG، FR4 خالية من الهالوجين، FR-1، FR-2، الألومنيوم |
| 3 | سمك اللوحة | 0.2mm-7mm |
| 4 | الحد الأقصى للجانب المنتهي من اللوحة | 500ملم*500ملم |
| 5 | الحد الأدنى لحجم الثقب | 0.25ملم |
| 6 | عرض الخط الدقيق | 0.075ملم ((3ميل) |
| 7 | الحد الأدنى للفاصل بين الخطوط | 0.075ملم ((3ميل) |
| 8 | التشطيب/معالجة السطح | HALS/HALS خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 9 | سمك النحاس | 0.5-4.0 أوقية |
| 10 | لون قناع اللحام | أخضر/أسود/أبيض/أحمر/أزرق/اصفر |
| 11 | التعبئة الداخلية | حزمة فراغية، كيس بلاستيكي |
| 12 | التعبئة الخارجية | عبوة عادي من الكرتون |
| 13 | تحمل الثقوب | PTH: ± 0.076، NTPH: ± 0.05 |
| 14 | شهادة | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | تحديد الملفات | التوجيه، V-CUT، Beveling |
| 16 | خدمة الجمعيات | توفير خدمة OEM لجميع أنواع تجميع لوحات الدوائر المطبوعة |

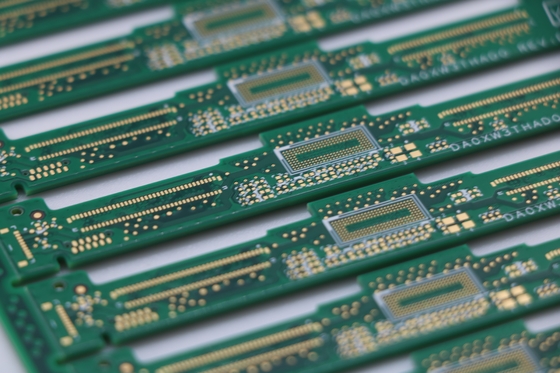

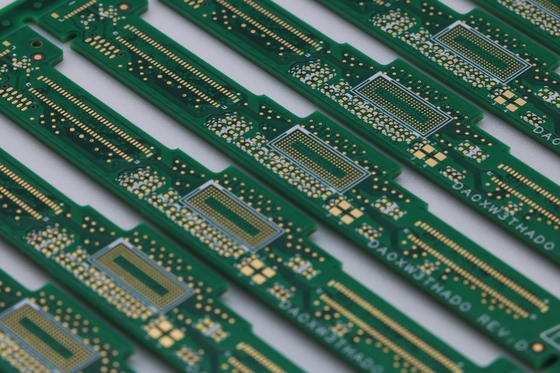

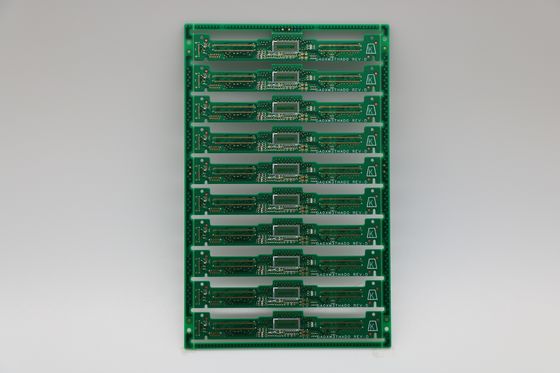

4. صوراً لـ (بي سي بي إيه)
تطبيق المنتجات:
1الاتصالات
2إلكترونيات المستهلك
3جهاز مراقبة الأمن
4إلكترونيات المركبات
5المنزل الذكي
6التحكم الصناعي
7، العسكرية والدفاع
8السيارات
9المنزل الذكي
10الأتمتة الصناعية
11الأجهزة الطبية
12الطاقة الجديدة
وهكذا
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
نحن مصنع، شركتنا تصنع بشكل رئيسيأجهزة الكترونيات.
س2: هل تقبل طلب العينة؟
------ نعم، يمكننا قبول طلب العينة.
س3: ما هي سياسة الضمان الخاصة بك؟
----- نحن نقدم ضمان لمدة عامين. بالنسبة للسلع المعيبة غير من المواسم الشخصية، وسوف تستبدل لذلك.
س4: ما هي شروط الدفع الخاصة بك؟
------ نحن نقبل T / T مقدما، الباي بال، أو تأمين التجارة علي بابا.
س5:ما هو الوقت المحدد للطلب الجماعي؟
------ عادة، يستغرق حوالي 20-35 يوما، يعتمد على كمية الطلب.
