| الاسم التجاري: | KAZ-PCBA |
| رقم الطراز: | KAZD |
| الـ MOQ: | 5 مجموعة |
| السعر: | 10-100USD/SET |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، بأي بال |
| القدرة على التوريد: | تي/T، مؤسسة ويسترن يونيون، بأي بال |
تجميع لوحة الدوائر المطبوعة الإلكترونية
1الخصائص
1خدمة OEM واحدة: مصنوعة في شنتشن بالصين
2المصنعة من قبل Gerber File و BOM LIst تقدمها العملاء
3دعم التكنولوجيا SMT، DIP
4مادة FR4 تلبي معايير 94v0
5. متوافق مع UL,CE,ROHS
6وقت التوصيل القياسي: 4-5 أيام لـ 2L؛ 5-7 أيام لـ 4L. الخدمة السريعة متاحة.
ما هو تجميع لوحة الدوائر المطبوعة الإلكترونية
الجمعية الإلكترونية للوحة الدائرة المطبوعة (PCBA) تشير إلى عملية تجميع المكونات الإلكترونية على لوحة الدائرة المطبوعة (PCB).يتضمن وضع و لحام مكونات إلكترونية مختلفة، مثل المقاومات والمكثفات والدوائر المتكاملة والموصلات والأجهزة النشطة والسلبية الأخرى ، على PCB لإنشاء دائرة إلكترونية وظيفية.
عادة ما تتضمن عملية PCBA الخطوات التالية:
شراء المكونات: يتم شراء المكونات الإلكترونية اللازمة من الموردين.وهذا ينطوي على اختيار المكونات التي تلبي مواصفات ومتطلبات تصميم الدائرة.
تجميع SMT (تقنية تركيب السطح): مكونات تركيب السطح ، التي لها بصمات صغيرة ومصممة ليتم تركيبها مباشرة على PCB ،يتم وضعها على اللوحة الكهربائية باستخدام آلات الاختيار والمكان الآليةيتم وضع المكونات بدقة على وسائط اللحام ، ويتم تطبيق معجون اللحام على وسائط اللحام.
إعادة الدفع: يتم تمرير PCB مع مكونات تركيب السطح وطبقة اللحام من خلال فرن إعادة الدفع. يقوم الفرن بتسخين PCB ،مما يتسبب في ذوبان معجون اللحام وخلق اتصال كهربائي وميكانيكي آمن بين المكونات وPCB.
تجميع ثقب: يتم إدخال مكونات ثقب ، التي لديها خطوط تمر عبر PCB ، يدويًا أو تلقائيًا في الثقوب التي تم حفرها مسبقًا على PCB.ثم يتم لحام الأسلاك إلى PCB على الجانب الآخر.
التفتيش والاختبار: تخضع PCBAs المجمعة للتفتيش البصري والاختبار الآلي لضمان التثبيت الصحيح لحام المكونات ،وكذلك عدم وجود أي عيوب أو أخطاءقد يتضمن الاختبار اختبارًا وظيفيًا واختبارًا كهربائيًا وعمليات التحقق الأخرى للتحقق من صحة أداء وظيفة الدائرة المجمعة.
التنظيف: بعد التفتيش والاختبار ، يمكن أن يخضع PCBA لعملية تنظيف لإزالة أي بقايا أو ملوثات متبقية من عملية اللحام.هذا مهم لضمان وظيفة مناسبة وموثوقية طويلة الأجل من PCB.
التجميع النهائي والتعبئة والتغليف: بمجرد أن يمر PCBA بمراحل التفتيش والاختبار ، يمكن أن يخضع للتجميع النهائي ، والذي يشمل إضافة مكونات إضافية وموصلات وكابلات ،أو أغطية لإكمال المنتجثم يتم تعبئة PCBAs المجمعة وإعدادها للشحن أو مزيد من الاندماج في أنظمة إلكترونية أكبر.
تتطلب عملية PCBA معدات متخصصة ، وفنيين ماهرين ، والامتثال لمعايير الصناعة وتدابير مراقبة الجودة. إنها خطوة حاسمة في تصنيع الأجهزة الإلكترونية,عندما يكون دمج وتشغيل المكونات الإلكترونية على اللوحات المنسوجة بالألواح الكهربائية أمرًا أساسيًا للأداء العام والموثوقية للمنتج النهائي.
2مواصفات مفصلة
| المواد | FR4 |
| سمك اللوحة النهائية | 1.6MM |
| سمك النحاس الفنلندي | 1OZ |
| طبقة | 4 لتر |
| لون قناع اللحام | أخضر |
| كريم الحرير | الأبيض |
| معالجة السطح | خالي من الرصاص |
| الحجم النهائي | مخصصة |

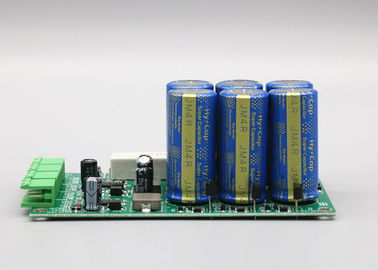

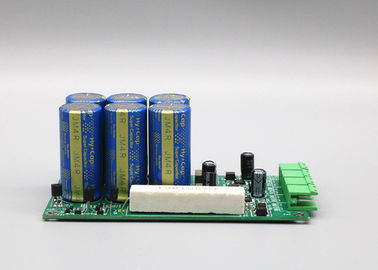

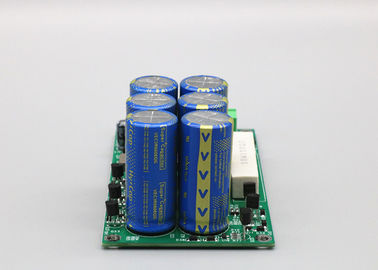

3الصور
