الاسم التجاري: | KAZ Circuit |
رقم الطراز: | PCB-S-0009 |
الـ MOQ: | حاسب شخصي 1 |
السعر: | USD/pc |
شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
القدرة على التوريد: | 20000 متر مربع / شهر |

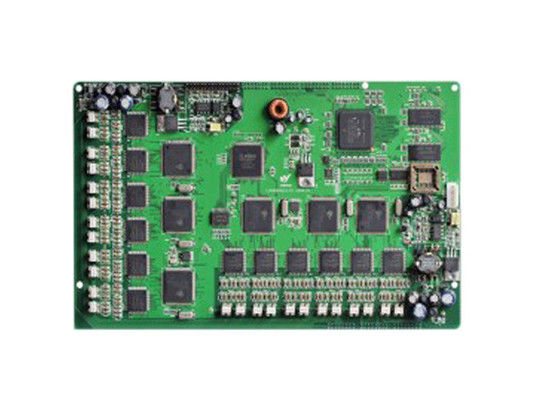

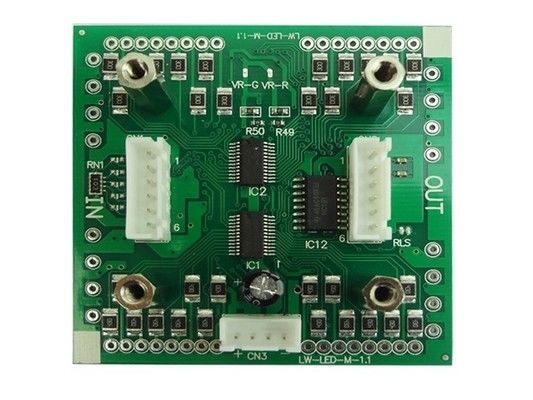

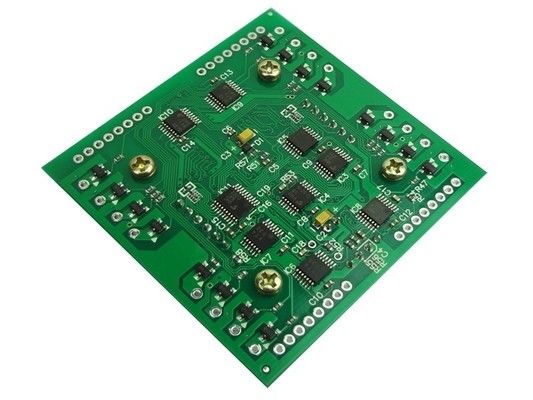

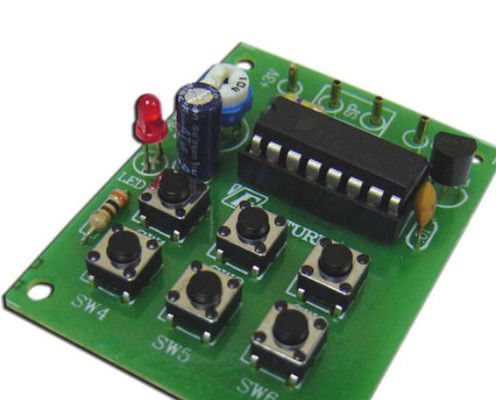

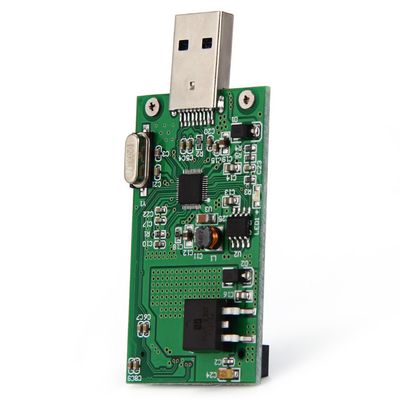

DIP إلكترونيات الطاقة المركبة لجمعية الهياكل الرقميّة FR4 مع الرصاص الحر HASL 3 Mil OEM SMT PCB Assembly شنتشن
مواصفات التفاصيل:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
|
|
|
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
قدرة المصنع:
السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
سمك اللوحة | 0.3~4.0ملم |
طبقات | 1~20 طبقة |
المواد | FR-4، الألومنيوم، PI |
سمك النحاس | 0.5 ~ 4 أوقية |
مواد Tg | Tg140~Tg170 |
الحجم الأقصى لـ PCB | 600*1200ملم |
حجم الثقب | 0.2ملم (+/- 0.025) |
معالجة السطح | HASL، ENIG، OSP |
تجميع لوحات الدوائر الإلكترونية هي عملية تصنيع لتجميع وتوصيل المكونات الإلكترونية على لوحات الدوائر المطبوعة (PCBs) لإنشاء أجهزة إلكترونية وظيفية.
الخطوات الرئيسية فيمجموعة لوحات الدوائر الإلكترونيةالعملية هي:
تصنيع الـ PCB:
يتم تصنيع PCBs عن طريق طبقات وحفر آثار النحاس على رصيف غير موصل مثل الألياف الزجاجية أو أي مادة كهربائية أخرى.
غالبًا ما يتم إنشاء تصاميم PCB ، بما في ذلك آثار النحاس ، ووضع المكونات ، وغيرها من الميزات ، باستخدام برامج التصميم بمساعدة الكمبيوتر (CAD).
شراء المكونات:
المكونات الإلكترونية اللازمة، مثل المقاومات، المكثفات، الدوائر المتكاملة (ICs) ، والموصلات، يتم الحصول عليها من الموردين.
اختر المكونات بعناية بناءً على خصائصها الكهربائية، وحجمها المادي، وتوافقها مع تصميم PCB.
موقع العنصر:
يتم وضع المكونات الإلكترونية على PCB باستخدام تقنيات يدوية أو أوتوماتيكية مثل آلة الاختيار والوضع.
يتم توجيه وضع المكونات من خلال تصميم PCB لضمان التوجه الصحيح والمحاذاة على اللوحة.
الحام:
يتم تثبيت المكونات على PCB وترتبط كهربائيا من خلال عملية لحام.
يمكن القيام بذلك باستخدام طرق مختلفة ، مثل لحام الموجة ، أو لحام التدفق ، أو لحام انتقائي.
يشكل اللحام اتصالًا ميكانيكيًا وموصلًا كهربائيًا بين خطوط المكونات والحاويات النحاسية لـ PCB.
التفتيش والاختبار:
يمر PCB المجمّع بفحص بصري وإجراءات اختبار مختلفة لضمان جودة وظيفة الدائرة.
هذه الاختبارات يمكن أن تشمل الاختبار الكهربائي، الاختبار الوظيفي، الاختبار البيئي، واختبار الموثوقية.
سيتم معالجة أي عيوب أو مشاكل تم اكتشافها خلال مرحلة التفتيش والاختبار قبل التجميع النهائي.
التنظيف والطلاء المتوافق:
بعد عملية اللحام ، يمكن تنظيف PCB لإزالة أي تدفق أو ملوثات متبقية.
اعتماداً على التطبيق، يمكن وضع طبقة مطابقة على PCB لتوفير حماية البيئة وتحسين الموثوقية.
التجميع النهائي والتغليف:
يمكن دمج PCBs المختبرة والمفحصة في أنظمة أكبر أو أغطية ، مثل الهيكل أو الأغطية أو المكونات الميكانيكية الأخرى.
ثم يتم تعبئة المنتجات المجمعة وإعدادها للشحن أو التوزيع.
تجميع لوحات الدوائر الإلكترونيةهي عملية حاسمة في تصنيع الأجهزة الإلكترونية، تضمن التشغيل الموثوق والفعال للمنتج النهائي.تدابير التصنيع الدقيق ومراقبة الجودة لتوفير أنظمة إلكترونية عالية الجودة.
المزيد من الصور من 2 طبقات FR4 1.0mm 1oz غمرة الذهب لوحة الدوائر المطبوعة PCB
