| الاسم التجاري: | Null |
| رقم الطراز: | KAZ |
| الـ MOQ: | 1 قطع |
| السعر: | 0.1-5 USD |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20000 متر |
4L HDI مرنة وصلبةأصبع الذهبلوحات الدوائر المطبوعة
1مواصفات مفصلة
| المواد | شينجي FR4 |
| سمك اللوحة | 1 ملم |
| معالجة السطح | الذهب الغمر |
| سمك النحاس | 1/1/1/1OZ |
| القناع | أبيض، أسود |
| كريم الحرير | أسود؛ أبيض |
| ثقب الحفر بالليزر | 4 ميل |
| لوحة | V-Cut |
يشير مصطلح 4L HDI Flex 1OZ FR4 Rigid Gold Finger Printed Circuit Boards إلى نوع معين من لوحات الدوائر المطبوعة ذات خصائص معينة. دعونا نقسم كل مكون:
4L: هذا يعني "4-layer"، مما يشير إلى أن PCB يحتوي على أربع طبقات من المواد الموصلة منفصلة عن بعضها البعض بواسطة طبقات عازلة. يمكن أن تحتوي كل طبقة على آثار الدوائر والمكونات.
HDI: HDI تعني "الارتباط بين الكثافة العالية". يشير إلى تقنية تصميم تستخدم لزيادة كثافة الدائرة وتقليل حجم PCB. تتيح تكنولوجيا HDI آثارًا أكثر دقة ،القنوات الصغيرة، ووضع أكثر ضيقة للمكونات.
المرن: "المرن" يشير إلى الجزء المرن من PCB.مصنوع من مادة رصيلة مرنة تسمح لللوحة بالانحناء أو التوافق مع شكل معينغالبًا ما تستخدم أقراص PCB المرنة في التطبيقات التي تكون فيها قيود المساحة أو الوزن مصدر قلق.
1OZ: يشير هذا إلى وزن النحاس أو سمك ورق النحاس المستخدم على PCB. "1OZ" يقف لـ 1 أونصة ، وهو مقياس شائع لوزن النحاس.يشير إلى أن كل قدم مربع من طبقة النحاس يزن حوالي 1 أونصة.
FR4: FR4 هي مادة رصيف PCB تستخدم على نطاق واسع. إنها قصيرة لـ Flame Retardant 4 ، وهي مادة ملموسة إيبوكسي معززة الزجاج. يشتهر FR4 بخصائص العزل الكهربائي الجيدة ،القوة الميكانيكيةو مقاومة للنار
صلبة: "صلبة" تشير إلى أن جزءًا من PCB ليس مرنًا. في هذه الحالة ، يشير إلى الجزء الصلب من اللوحة ،الذي يستخدم عادة لتثبيت المكونات وتوفير الدعم الهيكلي.
الأصبع الذهبي: يشير مصطلح "إصبع الذهب" إلى نوع معين من التشطيب السطحي على الأغطية النحاسية المكشوفة أو أصابع PCB. يتم استخدام الذهب لأنه يوفر توصيلًا ممتازًا ، ومقاومة للتآكل ،والمتانةأصابع الذهب عادة ما توجد على أقراص PCB التي تتواصل مع الموصلات أو المقابس.
بشكل عام، 4L HDI Flex 1OZ FR4 Rigid Gold Finger PCB يجمع بين مزايا تصميم 4 طبقات PCB،قسم صلب لتثبيت المكونات، والأصابع الذهبية لتحسين الاتصال والمتانة. يستخدم هذا النوع من PCB عادة في التطبيقات التي تتطلب مقاطع مرنة وصلبة على حد سواء ، مثل بعض الأجهزة الطبية ،أنظمة الطيرانوالإلكترونيات المحمولة.

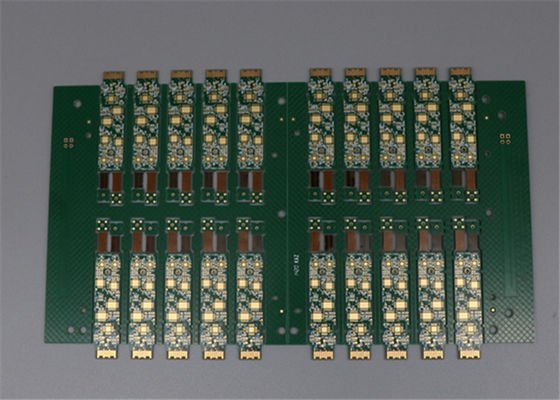

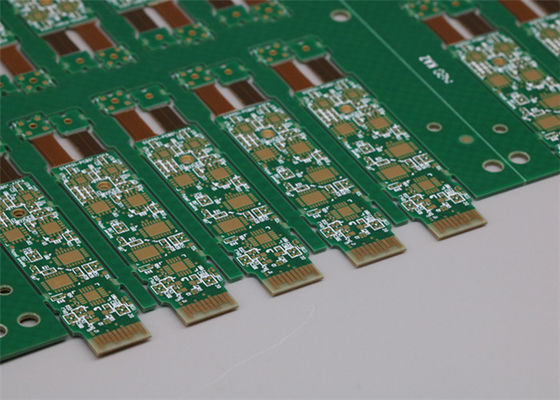

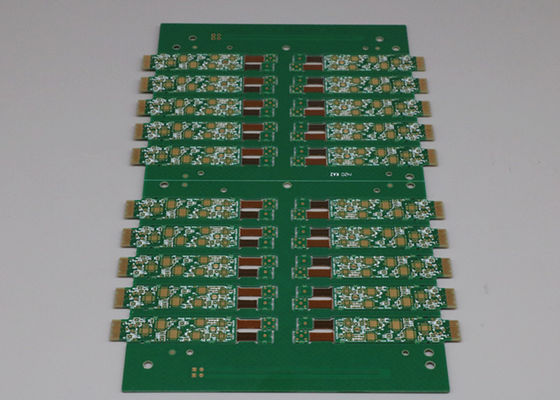

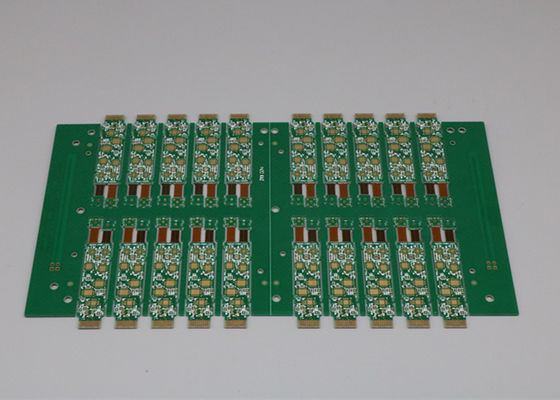

2الصور
الأسئلة الشائعة
س: ما هي الملفات التي تستخدمها في تصنيع الـ PCB؟
A: Gerber أو Eagle، قائمة BOM، PNP وموقع المكونات
س: هل من الممكن أن تقدم عينة؟
ج: نعم، يمكننا تخصيصك عينة لاختبار قبل الإنتاج الضخم
س: متى سأحصل على الاقتباس بعد إرسال Gerber و BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24-48 ساعة لاقتباس PCBA.
س: كيف يمكنني معرفة عملية إنتاج PCB الخاص بي؟
ج: 5-7 أيام لإنتاج PCB وشراء المكونات، و 14 يوم لجميع PCB واختبار.
س: كيف يمكنني التأكد من جودة الـ PCB الخاص بي؟
ج: نحن نتأكد من أن كل قطعة من منتجات الـ PCB تعمل بشكل جيد قبل الشحن. سنختبرهم جميعاً وفقًا لإجراءات الاختبار الخاصة بك.
