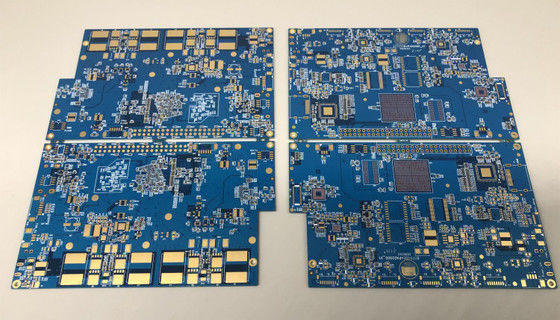

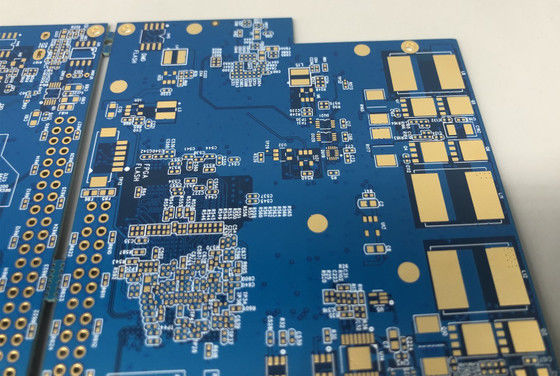

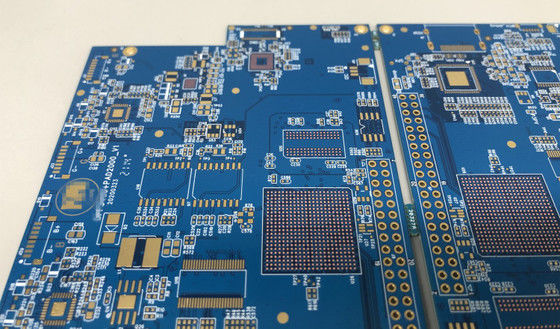

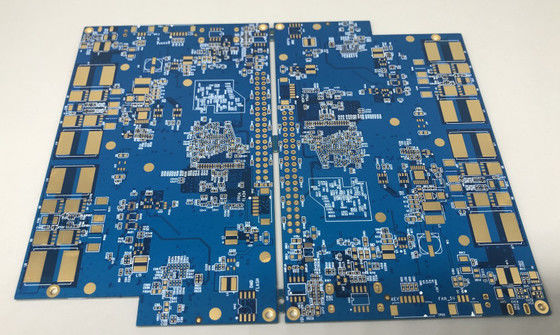

خصائص الطبقات المتعددة FR4 ENIG 1u' HDI نموذج أولي لوحات الدوائر المطبوعة الإلكترونية مصنع PCB،Shenyi FR4،دعم SMT DIP
1خدمة OEM واحدة: مصنوعة في شنتشن بالصين
2المصنعة من قبل Gerber File و BOM LIst تقدمها العملاء
3دعم التكنولوجيا SMT، DIP
4مادة FR4 تلبي معايير 94v0
5. متوافق مع UL,CE,ROHS
6وقت التوصيل القياسي: 4-5 أيام لـ 2L؛ 5-7 أيام لـ 4L. الخدمة السريعة متوفرة
مواصفات مفصلة لللوحة
| المواد | شينجي FR4 |
| حفرة الدقيقة | 0.15ملم |
| طبقة | 6 |
| كريم الحرير | الأبيض |
| القناع | أخضر |
| معالجة السطح | ENIG 1u" |
| سمك اللوحة النهائية | 1.6ملم |
| سمك النحاس النهائي | 1 أونصة |
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، كما يوفر خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
لوحات الدوائر المطبوعة HDI,المعروف أيضًا باسم microvia أو μvia PCBs ، هي تقنية PCB متقدمة تمكن من اتصالات عالية الكثافة والمكونات الإلكترونية المصغرة.
وتشمل الميزات الرئيسية ووظائف لوحات الدوائر المطبوعة HDI:
التصغير وزيادة الكثافة:
PCBs HDIيحتوي على قنوات وأبراج أصغر وأكثر تقاربًا ، مما يسمح بكثافة اتصال أعلى.
هذا يجعل من الممكن تصميم أجهزة ومكونات إلكترونية أكثر تكثيفا وتوفير المساحة.
الميكروفياسات والفاياسات المتراصمة:
PCBs HDIاستخدام الميكروفيا، وهي ثقوب أصغر يتم حفرها بالليزر تستخدم لربط طبقات مختلفة من PCB.
يمكن أن تزيد الكثافة المترابطة من القنوات المتراكمة ، حيث يتم تراكم العديد من القنوات عمودياً.
بنية متعددة الطبقات:
PCBs HDIيمكن أن يكون عدد طبقات أعلى من PCBs التقليدية، عادة 4 إلى 10 أو أكثر.
يسمح العدد المتزايد من الطبقات بتوجيه أكثر تعقيدًا والمزيد من الاتصالات بين المكونات.
المواد والعمليات المتقدمة:
PCBs HDIغالباً ما يستخدمون مواد متخصصة مثل ورق النحاس الرقيق، والمنحنيات عالية الأداء، وتقنيات التصفيف المتقدمة.
هذه المواد والعمليات تسمح بإنشاء وصلات متبادلة أصغر وأكثر موثوقية وأعلى أداء.
خصائص كهربائية محسنة:
انخفاض عرض المسار، وأقصر مسارات الإشارة، وتسامحات أكثر صرامةPCBs HDIتساعد على تحسين الأداء الكهربائي، بما في ذلك تحسين سلامة الإشارة، والحد من التردد، وتسريع نقل البيانات.
الموثوقية والقدرة على التصنيع:
PCBs HDIتم تصميمها لتحقيق موثوقية عالية، مع ميزات مثل تحسين الإدارة الحرارية وتعزيز الاستقرار الميكانيكي.
عمليات تصنيعPCBs HDI، مثل الحفر بالليزر وتقنيات التصفيف المتقدمة، تتطلب معدات وخبرات متخصصة.
تتضمن تطبيقات لوحات الدوائر المطبوعة HDI:
الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة الأخرى
الأجهزة الإلكترونية القابلة للارتداء وأجهزة إنترنت الأشياء
إلكترونيات السيارات وأنظمة مساعدة السائق المتقدمة (ADAS)
معدات الحوسبة والاتصالات السريعة
المعدات الإلكترونية العسكرية والفضاءية
الأجهزة والأدوات الطبية
وقد دفع الطلب المستمر على التقليص، وتحسين الوظائف، وأداء أعلى في مجموعة متنوعة من المنتجات والأنظمة الإلكترونية إلى اعتمادالـ HDI PCBالتكنولوجيا
