عض الماوس ENIG 6 طبقة PCB مصنع PCB تجميع شنتشن صانعي لوحات الدوائر المطبوعة

عض الماوس ENIG 6 طبقة PCB مصنع PCB تجميع شنتشن صانعي لوحات الدوائر المطبوعة

الاسم التجاري: Null
رقم الطراز: KAZ
الـ MOQ: 1 قطع
السعر: 0.1-5 USD
شروط الدفع: T / T ، ويسترن يونيون ، باي بال
القدرة على التوريد: 20000 متر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT و DIP:
دعم
التطبيق:
كاميرا PCBA
عناصر:
زودت من قبل العملاء أو زودت بها الشركة المصنعة
اختبار ثنائي الفينيل متعدد الكلور:
AOI ؛ اختبار 100٪ للفتح والقصير ؛
اختبار PCBA:
الأشعة السينية ، اختبار الوظيفة
الكمبيوتر الشخصي:
HDI مع الليزر والثقوب المدفونة
تفاصيل التغليف:
حزمة فراغ
القدرة على العرض:
20000 متر
إبراز:

HDI PCB Assembly Service

,

ENIG PCB Assembly Service

,

FR4 6 Layer Pcb Board

وصف المنتج

لوحة الدوائر المطبوعة السوداء ENIG 6 طبقة HDI PCB التجميع الخدمة pcb مصنع pcb التجميع الشنتشن صانعي لوحات الدوائر المطبوعة



1مواصفات مفصلة

المواد FR4
سمك اللوحة 1.6ملم
معالجة السطح ENIG+OSP
سمك النحاس 1/1/1/1/1/1 OZ
القناع أسود
كريم الحرير الأبيض
ثقب الحفر بالليزر 4 ميل
لوحة عضة الفأر



مقدمة:

تجميع لوحة الدوائر المطبوعة لربط SMT ((Surface Mounted Technolofy) و DIP في لوحة الدوائر المطبوعة ، والتي تسمى أيضًا PCBA.



إنتاج:

كل من SMT و DIP هي وسيلة لدمج المكونات في لوحة PCB. الفرق الرئيسي هو أنSMT لا يحتاج إلى حفر الثقوب على PCB، في حين أنه ضروري لDIP لتوصيل دبوس المكون في الثقب الحفر.



SMT:

تستخدم أساسا لصق لتعبئة آلة لربط بعض المكونات الصغيرة لوحة PCB. عملية الإنتاج كما يلي: وضع لوحة PCB، طباعة الملحومة لصق وتعبئة،العودة إلى فرن اللحام، أخيرا التفتيش.

مع تطور العلوم والتكنولوجيا، يمكن تطبيق SMT أيضا على بعض المكونات ذات الحجم الكبير.

(دي إيه بي):

إدخال المكونات إلى PCB. يتم استخدامه كوسيلة لدمج المكونات لأن الحجم كبير جدًا لا يمكن لصقه وتعبئة ، أو عملية الإنتاج الخاصة بالمصنع لا يمكن استخدام تقنية SMT.

في الوقت الحاضر، هناك طريقتان لتحقيق التوصيل اليدوي والتوصيل الروبوتي.

العمليات الرئيسية للإنتاج هي كما يلي: لصق الغراء الخلفي (منع طلاء القصدير في أماكن غير مناسبة) ، التوصيل ، الفحص ، لحام الموجة ،لوحة فرشاة (لإزالة البقع المتبقية في عملية المرور عبر الفرن) والتفتيش





2الصور

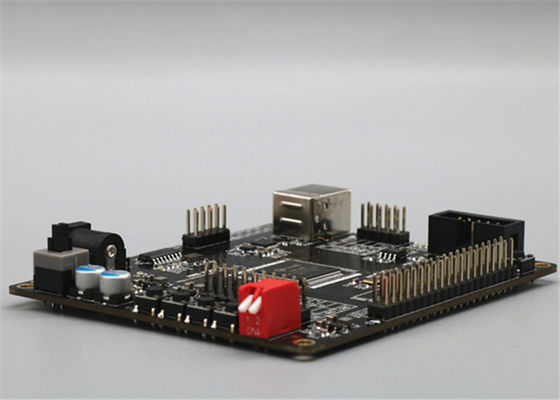

عض الماوس ENIG 6 طبقة PCB مصنع PCB تجميع شنتشن صانعي لوحات الدوائر المطبوعة 0عض الماوس ENIG 6 طبقة PCB مصنع PCB تجميع شنتشن صانعي لوحات الدوائر المطبوعة 1عض الماوس ENIG 6 طبقة PCB مصنع PCB تجميع شنتشن صانعي لوحات الدوائر المطبوعة 2عض الماوس ENIG 6 طبقة PCB مصنع PCB تجميع شنتشن صانعي لوحات الدوائر المطبوعة 3



الأسئلة الشائعة



س: ما هي الملفات التي تستخدمها في تصنيع الأقراص PCB؟
A: Gerber أو Eagle، قائمة BOM، PNP وموقع المكونات



س: هل من الممكن أن تقدم عينة؟
ج: نعم، يمكننا تخصيصك عينة لاختبار قبل الإنتاج الضخم



س: متى سأحصل على الاقتباس بعد إرسال Gerber و BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24-48 ساعة لاقتباس PCBA.



س: كيف يمكنني معرفة عملية إنتاج PCB الخاص بي؟

ج: 5-7 أيام لإنتاج PCB وشراء المكونات ، و 14 يوم لجميع PCB واختبار.



س: كيف يمكنني التأكد من جودة الـ PCB الخاص بي؟
ج: نحن نتأكد من أن كل قطعة من منتجات الـ PCB تعمل بشكل جيد قبل الشحن. سنختبرهم جميعاً وفقًا لإجراءات الاختبار الخاصة بك.
