| الاسم التجاري: | KAZ Circuit |
| رقم الطراز: | ثنائي الفينيل متعدد الكلور-ب-029 |
| الـ MOQ: | 1 pc |
| السعر: | USD/pc |
| شروط الدفع: | T/T, Western Union, Paypal |
| القدرة على التوريد: | 20,000 Square Meters / Month |
FR4 1.6mm 1oz PCB النحاس الثقيل مصنع لوحات الدوائر المطبوعة PCB النحاس الثقيل
مواصفات التفاصيل:
| طبقات | 2 |
| المواد | FR-4 KB6160 |
| سمك اللوحة | 1.6ملم |
| سمك النحاس | 1 أوقية |
| معالجة السطح | HASL |
| بيعت الأقنعة و الشاشة الحريرية | الأخضر والأبيض |
| معيار الجودة | فئة 2 IPC ، 100% اختبار E |
| الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، ويوفر أيضًا خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
قدرة SMT
أقراص PCB النحاس السميكةهو نوع خاص من ألواح الدوائر المطبوعة التي لديها طبقة نحاس أكثر سمكا مقارنة مع PCB القياسية.هذا الزيادة في سمك النحاس يوفر العديد من المزايا وهو مناسب لتطبيقات محددة.
السمات الرئيسيةPCB النحاس السميكتشمل:
سمك النحاس:
عادةً ما يكون سمك طبقة النحاس في PCBs 1 إلى 2 أوقية لكل قدم مربع (أوقية / قدم 2) ، مما يعادل سمكًا يبلغ حوالي 35-70 ميكرون.
PCBs النحاس السميكتحتوي على طبقات نحاسية سميكة بشكل ملحوظ، عادة ما تكون من 3 أوقية/قدم مربع إلى 12 أوقية/قدم مربع أو أكثر، مما يعادل سمك 105-420 ميكرون.
القدرة على التعامل مع الطاقة:
زيادة سمك النحاسPCBs النحاس السميكللتعامل مع مستويات أعلى من التيار والطاقة دون تراكم الحرارة المفرط أو انخفاضات في الجهد.
هذا يجعلها مثالية للتطبيقات كثيفة الطاقة مثل مصادر الطاقة، محركات المحرك والأنظمة الإلكترونية عالية التيار.
إدارة الحرارة:
تعمل طبقات النحاس الأكثر سمكاً كمغسلات حرارة فعالة ، مما يحسن استبعاد الحرارة من مكونات التسخين على PCB.
هذه القدرة المحسنة على إدارة الحرارة أمر بالغ الأهمية لتصميمات الدوائر ذات الطاقة العالية أو التيار العالي أو الكثافة العالية.
التوصيل الكهربائي
زيادة سمك النحاس يقلل من مقاومة آثار، وتحسين أداء الدائرة العامة وسلامة الإشارة.
هذا مفيد للتطبيقات التي تتطلب عائقًا منخفضًا ، دوائر عالية التيار مثل إلكترونيات الطاقة أو التصاميم الرقمية عالية السرعة.
صلابة وقوة ميكانيكية:
بسبب زيادة سمك النحاسPCBs النحاس السميكتميل إلى أن تكون أقوى وأقوى ميكانيكيا، مما يجعلها مناسبة للتطبيقات التي تتطلب اهتزازات أو صدمات أو ضغوط.
تحدي التصنيع:
صناعةPCBs النحاس السميكيتطلب عمليات تصنيع متخصصة مثل تقنيات الحفر المتقدمة، والطلاء المحسن، وأساليب الحفر المتخصصة.
يمكن أن تكون عمليات التصنيع هذه أكثر تعقيدًا وتكلفة مقارنةً بإنتاج PCB القياسي.
تطبيقاتPCB النحاس السميكتشمل:
إلكترونيات الطاقة، مثل المحولات والمحولات ومحركات المحرك
دوائر التيار العالي، بما في ذلك أنظمة التحكم والتوزيع الصناعية
إلكترونيات السيارات بما في ذلك المركبات الكهربائية والحركات الهجينة
تطبيقات الطيران والفضاء والدفاع مع متطلبات صارمة للطاقة والحرارة
معدات الاتصالات والشبكات ذات متطلبات عالية للتيار والطاقة
PCBs النحاس السميكيمكن استخدامه في تصميم وتطوير أنظمة إلكترونية قوية وموثوقة وعالية الأداء في مجموعة متنوعة من الصناعات التي تتعامل مع الطاقة ،إدارة الحرارة والقيادة الكهربائية هي العوامل الرئيسية.

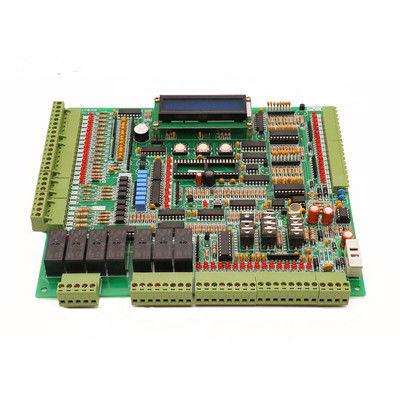

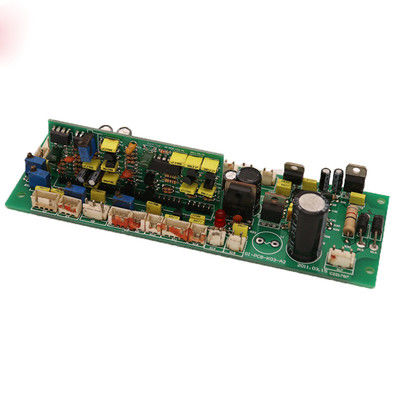

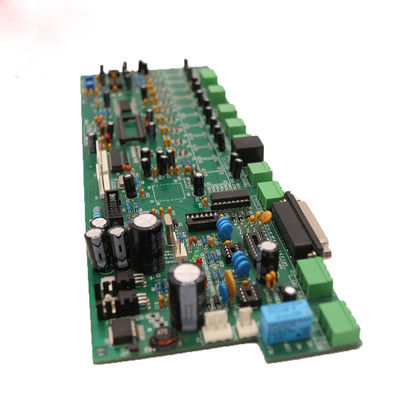

المزيد من الصور من FR-4 1.6mm لوحة مع العلكة الحمراء 1 أوقية النحاس القيادة مصدر الطاقة PCB النحاس الثقيل PCB
