| الاسم التجاري: | KAZ |
| رقم الطراز: | كازا-ب-046 |
| الـ MOQ: | 1 Unit |
| السعر: | 0.1-20 USD / Unit |
| شروط الدفع: | T/T, Western Union, MoneyGram, L/C, D/A |
| القدرة على التوريد: | 2000 m2 / Month |
طبقة متعددة الطبقات الإلكترونية للدوائر المطبوعة
1الخصائص
1خدمة OEM واحدة، مصنوعة في شينزين في الصين
2المصنعة بواسطة ملف Gerber و قائمة BOM من العميل
3مادة FR4 ، تلبي معيار 94V0
4دعم تكنولوجيا SMT و DIP
5الحماية البيئية
6. متوافقة مع UL، CE، ROHS
7الشحن بواسطة DHL، UPS، TNT، EMS أو متطلبات العميل
2. الـ PCBالقدرة التقنية
| SMT | دقة الموقع:20 أم |
| حجم المكونات:0.4×0.2ملم ((01005) ¥130×79ملم، Flip-CHIP، QFP، BGA، POP | |
| الحد الأقصى لارتفاع المكون: 25 ملم | |
| الحجم الأقصى للوحات: 680 × 500 مم | |
| الحد الأدنى لقياس PCB: لا يوجد حد | |
| سمك PCB:0.3 إلى 6 ملم | |
| وزن PCB: 3 كجم | |
| جندي الموجة | عرض أقصى للوحات المنسوجة: 450mm |
| الحد الأدنى لسرعة اللوحة: لا يوجد حد | |
| ارتفاع المكونات:أعلى 120mm/Bot 15mm | |
| جندي العرق | نوع المعدن: الجزء، الكامل، القالب، الجانب |
| المواد المعدنية: النحاس ، الألومنيوم | |
| التشطيب السطحي: طلاء Au ، طلاء شظية ، طلاء Sn | |
| معدل المثانة الهوائية: أقل من 20% | |
| التثبيت | نطاق الضغط: 0-50KN |
| الحجم الأقصى للوحات المنسوجة: 800X600mm | |
| الاختبار | تكنولوجيا المعلومات والاتصالات،طيران المسبار،حرق،اختبار الوظائف،دورة الحرارة |
لوحات الدوائر المطبوعةهي المكونات الأساسية للمعدات الإلكترونية وهي الأساس المادي الذي يربط ويدعم مختلف المكونات الإلكترونية.يلعب دورا حيويا في وظائف وموثوقية الأنظمة الإلكترونية.
الجوانب الرئيسيةلوحات الدوائر المطبوعة الإلكترونيةتشمل:
طبقات وتكوين:
تتكون PCBs عادةً من طبقات متعددة ، مع أن الأكثر شيوعًا هو تصميم طبقة 2 أو 4.
هذه الطبقات مصنوعة من النحاس الذي يعمل كمسارات موصلة وتربة غير موصلة مثل الألياف الزجاجية (FR-4) أو مواد خاصة أخرى.
يمكن أن تشمل الطبقات الأخرى الطاقة والمستويات الأرضية لتوزيع الطاقة والحد من الضوضاء.
الاتصالات والآثار:
يتم حفر طبقة النحاس لتشكيل آثار موصلة تعمل كمسارات للإشارات الكهربائية والطاقة.
القنوات هي ثقوب مطلية تمر بها والتي تربط المسارات بين الطبقات المختلفة ، مما يتيح الاتصالات المتعددة الطبقات.
تم تصميم عرض المسار والمسافة وأنماط التوجيه لتحسين سلامة الإشارة والعائق والأداء الكهربائي العام.
مكون إلكتروني:
يتم تركيب المكونات الإلكترونية، مثل الدوائر المتكاملة، المقاومات، المكثفات، والمتصلات، وتلحمها إلى PCB.
إن وضع وتوجيه هذه المكونات أمر بالغ الأهمية لضمان الأداء الأمثل والتبريد ووظائف النظام بشكل عام.
تكنولوجيا تصنيع أقراص PCB:
عادة ما تشمل عمليات تصنيع PCB خطوات مثل التصفيف والحفر وتصفية النحاس والحفر وتطبيق قناع اللحام.
تستخدم التقنيات المتقدمة مثل الحفر بالليزر، والطلاء المتقدم، والتغليف المتعدد الطبقات في تصاميم PCB المتخصصة.
تجميع الـ PCB واللحام:
يتم وضع المكونات الإلكترونية وحاملها على اللوحة الكهربائية إما يدويًا أو تلقائيًا باستخدام تقنيات مثل لحام ثقب أو لحام سطحي.
إن لحام الارتداد وحام الموجات هي عمليات آلية شائعة لربط المكونات.
اختبار ومراقبة الجودة:
يخضع PCB لعمليات اختبار وتفتيش مختلفة مثل التفتيش البصري والاختبار الكهربائي والاختبار الوظيفي لضمان موثوقيته وأدائه.
تساعد تدابير مراقبة الجودة، مثل عمليات التفتيش أثناء العملية وممارسات التصميم من أجل التصنيع (DFM) ، على الحفاظ على معايير عالية في إنتاج PCB.
الأقراص الالكترونيةتستخدم في مجموعة واسعة من التطبيقات، بما في ذلك الإلكترونيات الاستهلاكية والمعدات الصناعية وأنظمة السيارات والأجهزة الطبية ومعدات الطيران والاتصالات والمزيد.التقدم المستمر في تكنولوجيا PCB، مثل تطوير أقراص PCB ذات الكثافة العالية (HDI) والأقراص PCB المرنة، مكنت من إنشاء أجهزة إلكترونية أصغر وأكثر قوة وأكثر كفاءة في استخدام الطاقة.

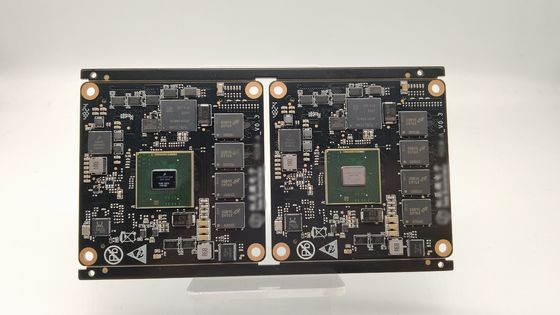

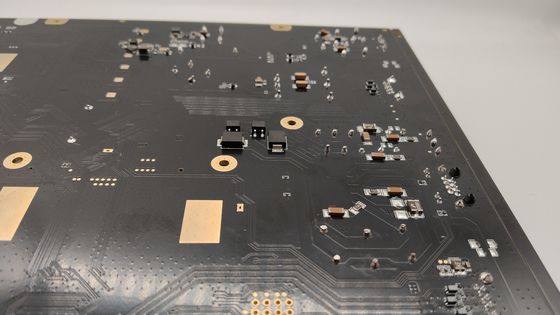

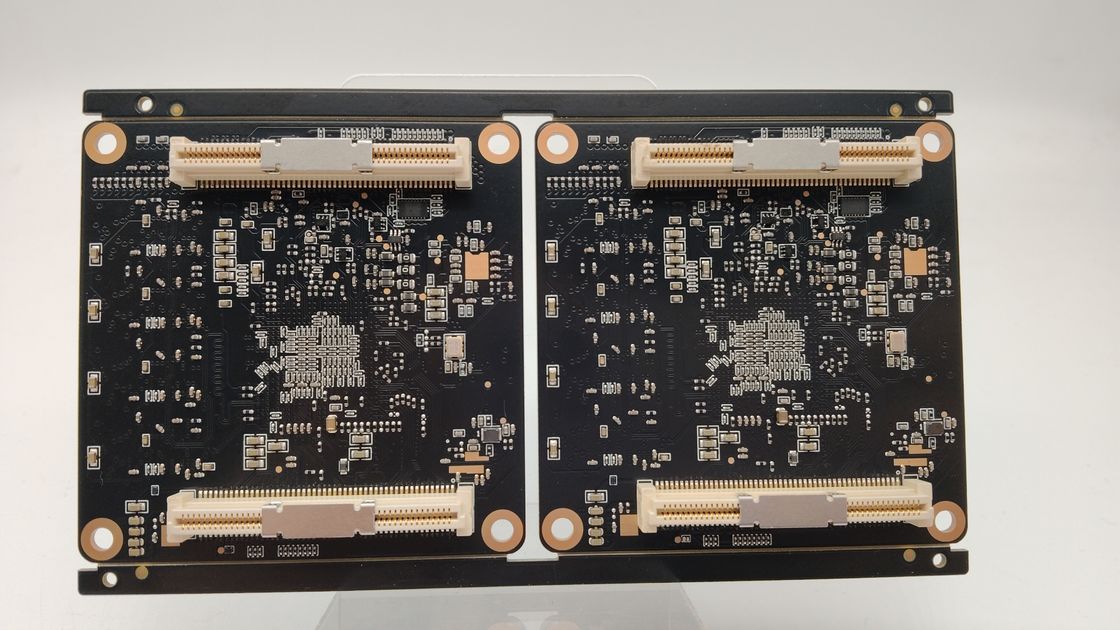

2. صور الـ PCB
