المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية لوحة دوائر الكمبيوتر

المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية لوحة دوائر الكمبيوتر

الاسم التجاري: KAZ
رقم الطراز: كازا-بي-040
الـ MOQ: 1 Unit
السعر: 0.1-20 USD / Unit
شروط الدفع: T/T, Western Union, MoneyGram, L/C, D/A
القدرة على التوريد: 2000 m2 / Month
معلومات مفصلة
Place of Origin:
China
إصدار الشهادات:
UL&ROHS
عدد الطبقة:
2 `30 طبقة
الحد الأقصى لحجم اللوحة:
600 مم × 1200 مم
المواد الأساسية لثنائي الفينيل متعدد الكلور:
FR4 ، CEM-1 ، TACONIC ، الألومنيوم ، مادة Tg عالية ، ROGERS عالية التردد ، TEFLON ، ARLON ، مادة خال
مدى الانتهاء من سمك Baords:
0.21-7.0 مم
الحد الأدنى لعرض الخط:
3 ميل (0.075 ملم)
أدنى مسافة للخط:
3 ميل (0.075 ملم)
الحد الأدنى لقطر الفتحة:
0.10 مم
معالجة التشطيب:
HASL (خالٍ من القصدير والرصاص) ، ENIG (ذهبي مغمور) ، فضي غمر ، طلاء ذهبي (ذهبي فلاش) ، OSP ، إلخ.
سماكة النحاس:
0.5-14 أوقية (18-490 ميكرومتر)
الاختبار الإلكتروني:
100% E-Testing (High Voltage Testing); 100٪ اختبار إلكتروني (اختبار الجهد العالي) ؛
Packaging Details:
vacuum package
Supply Ability:
2000 m2 / Month
إبراز:

العرف مجلس الكلور

,

اللوحة الكلور

وصف المنتج

المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية





1الخصائص



1خدمة OEM واحدة، مصنوعة في شينزين في الصين

2المصنعة بواسطة ملف Gerber و قائمة BOM من العميل

3مادة FR4 ، تلبي معيار 94V0

4دعم تكنولوجيا SMT و DIP

5الحماية البيئية

6. متوافقة مع UL، CE، ROHS

7الشحن بواسطة DHL، UPS، TNT، EMS أو متطلبات العميل









2. الـ PCBالقدرة التقنية





SMT دقة الموقع:20 أم
حجم المكونات:0.4×0.2ملم ((01005) ¥130×79ملم، فليب تشيب، QFP، BGA، POP
الحد الأقصى لارتفاع المكون: 25 ملم
الحجم الأقصى للوحات: 680 × 500 مم
الحد الأدنى لقياس PCB: لا يوجد حد
سمك PCB:0.3 إلى 6 ملم
وزن PCB: 3 كجم
جندي الموجة عرض أقصى للوحات المنسوجة: 450mm
الحد الأدنى لسرعة اللوحة: لا يوجد حد
ارتفاع المكونات:أعلى 120mm/Bot 15mm
جندي العرق نوع المعدن: الجزء، الكامل، القالب، الجانب
المواد المعدنية: النحاس ، الألومنيوم
التشطيب السطحي: طلاء Au ، طلاء شظية ، طلاء Sn
معدل المثانة الهوائية: أقل من 20%
التثبيت نطاق الضغط: 0-50KN
الحجم الأقصى للوحات المنسوجة: 800X600mm
الاختبار تكنولوجيا المعلومات والاتصالات،طيران المسبار،حرق،اختبار الوظائف،دورة الحرارة



الشهادات:

ISO9001 / ISO14001 / ISO45001 (العسكرية) / TS16949 (السيارات) / RoHS / UL



    لوحة دوائر الكمبيوتر، والمعروف أيضًا باسم اللوحة الأم أو اللوحة الرئيسية ، هي لوحة الدوائر المطبوعة الرئيسية (PCB) في نظام الكمبيوتر.ربط المكونات المختلفة داخل الكمبيوتر وتسهيل التواصل بينها.



تشمل الوظائف والخصائص الرئيسية لألواح دوائر الكمبيوتر:



هيكل اللوحة الرئيسية:
عادة ما تتبع اللوحات الأم عوامل الشكل القياسية للصناعة ، مثل ATX أو micro-ATX أو mini-ITX ، والتي تحدد الحجم الفعلي لللوحة الأم وتخطيطها.
أنها توفر فتحات وأوعية لربط وحدة المعالجة المركزية (CPU) ، وحدات الذاكرة (RAM) ، بطاقات التوسع (مثل بطاقات الرسومات ، بطاقات الشبكة) ، وغيرها من الأجهزة الطرفية.


أجهزة الشريحة والحافلات
تحتوي اللوحة الأم على مجموعة رقائق، وهي مجموعة من الدوائر المتكاملة التي تدير الاتصال بين وحدة المعالجة المركزية والذاكرة ومكونات النظام الأخرى.
توفر واجهات مختلفة للحافلات ، مثل PCI و PCI Express و SATA ، لربط ونقل البيانات بين المكونات المختلفة.


نقل الطاقة وإدارتها:
تتضمن اللوحة الأم موصل الطاقة والدوائر المستخدمة لتوزيع الطاقة على وحدة المعالجة المركزية و ذاكرة الوصول العشوائي وغيرها من المكونات.
قد تحتوي أيضًا على ميزات إدارة الطاقة مثل تنظيم الجهد ومراقبة الحرارة لضمان توفير الطاقة المستقر والفعال.


منفذ الدخول / الخروج:
توفر اللوحة الأم مجموعة متنوعة من واجهات الإدخال / الإخراج (I / O) ، مثل منافذ USB ، وموصلات الصوت ، وموانئ Ethernet ، ومخرجات العرض ،لدعم اتصال الأجهزة الخارجية والأجهزة الطرفية.


BIOS وبرنامج التشغيل الثابت:
عادةً ما تتضمن اللوحة الأم برنامج إدخال/إخراج أساسي (BIOS) أو برنامج واجهة برمجيات ثابتة قابلة للتوسع الموحدة (UEFI) ، وهو المسؤول عن تشغيل النظام الأولية وتكوينه.
يسمح البرنامج الثابت لـ BIOS / UEFI للمستخدم بالوصول إلى إعدادات الأجهزة المختلفة وتهيئتها مثل تسلسل التشغيل والإزالة والتشخيص النظامي.


الوظائف الموسعة:
غالبًا ما تحتوي اللوحات الأم على فتحات توسيع ، مثل فتحات PCI و PCI Express و M.2 ، مما يسمح للمستخدمين بتثبيت مكونات أجهزة إضافية مثل بطاقات الرسومات وبطاقات الشبكةوأقراص الحالة الصلبة (SSD).


التبريد والإدارة الحرارية:
يمكن أن تتضمن اللوحات الأم مكنفات حرارة أو رؤوس المروحة أو حلول تبريد متكاملة لإدارة تبريد وحدة المعالجة المركزية والمكونات الأخرى المولدة للحرارة.


لوحات دوائر الحاسوبهي أساس أجهزة الكمبيوتر المكتبية والحاسوب المحمول وأجهزة الكمبيوتر الخادم وتمكن من دمج وتنسيق مكونات الأجهزة المختلفة لتوفير قدرات الحوسبة.تصميمات اللوحات الأم وميزاتها تطورت مع مرور الوقت، ومواكبة التقدم في تكنولوجيا وحدة المعالجة المركزية والذاكرة والتخزين.

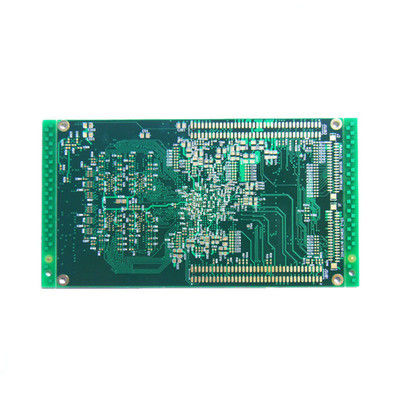

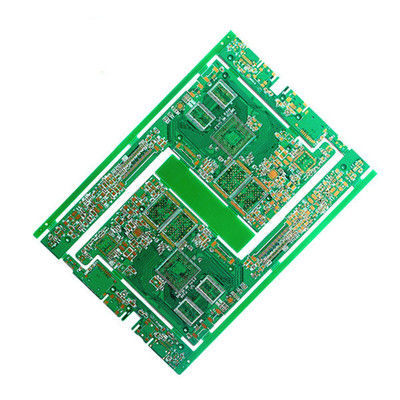

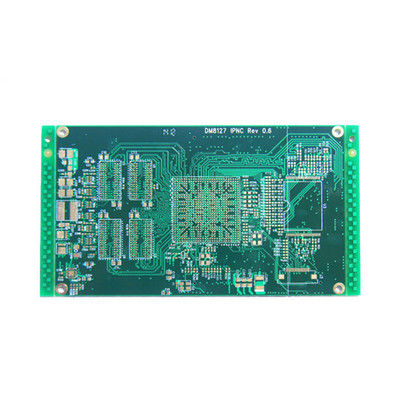

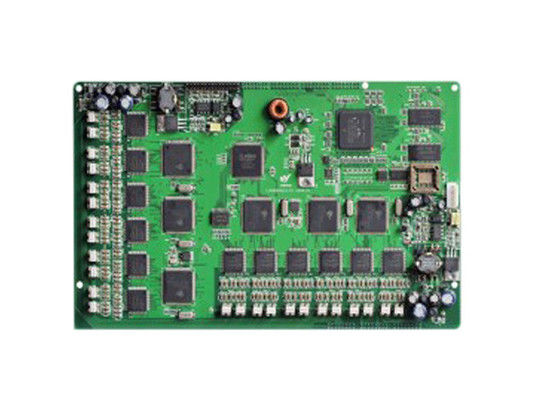

2. صور الـ PCB

المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية لوحة دوائر الكمبيوتر 0

المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية لوحة دوائر الكمبيوتر 1

المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية لوحة دوائر الكمبيوتر 2

المصنع المهني للوحات الأساسية للكمبيوتر ولوحات الدوائر المطبوعة المتعددة الطبقات0.5 إلى 14 أونصة0.0.10 ملم-5-14 أوقية لوحة دوائر الكمبيوتر 3
