| الاسم التجاري: | OEM ODM |
| رقم الطراز: | PCBA-J-003 |
| الـ MOQ: | 1 |
| السعر: | To be inquired |
| شروط الدفع: | T/T، خطاب الاعتماد |
| القدرة على التوريد: | 10000pcs/month |
تفاصيل إضافية عن تجميع PCB للتحكم الصناعي:
مواد اللوحة:
عادةً ما تستخدم FR-4 أو مواد رصينة عالية الأداء الأخرى لتحمل الإجهاد الميكانيكي.
يمكن أن تتضمن نواة معدنية أو دعم من الألومنيوم لتحسين الإدارة الحرارية.
استخدام مواد متخصصة مثل PTFE (Teflon) لتطبيقات التردد العالي أو الجهد العالي.
أقراص PCB متعددة الطبقات:
غالبًا ما تحتوي أقراص التحكم الصناعية على 4 أو 6 أو أكثر من طبقات النحاس للتوجيه المعقد وتوزيع الطاقة.
تصميم دقيق لتجميع الطبقة ووضعها من خلال الحفاظ على سلامة الإشارة ومعوقة التحكم.
إدارة الحرارة:
إدراج مكنفات الحرارة ومنتشرات الحرارة وحلول تبريد الهواء القسري لتبديد الحرارة من المكونات عالية الطاقة.
استخدام الطرق الحرارية لنقل الحرارة بكفاءة من وصلات الجهاز إلى الطبقات الخارجية لـ PCB.
اختبار الموثوقية:
اختبار الإجهاد البيئي المكثف، بما في ذلك اختبار درجات الحرارة، الاهتزاز، والرطوبة.
اختبار الحياة المتسارعة لتقييم موثوقية مجموعة PCB على المدى الطويل.
تحليل حالة الفشل وتأثيراتها (FMEA) لتحديد وتخفيف آليات الفشل المحتملة.
أتمتة التجميع:
عمليات ذاتية التشغيل عالية، بما في ذلك الروبوتات لتحديد المواقع، واللحام الانتقائي، والطلاء المتوافق.
استخدام عمليات التفتيش والاختبار على الخط لضمان الجودة طوال عملية التجميع.
الخدمة الميدانية والصيانة
تصميم وحدات وسهولة الوصول إلى المكونات الحيوية لإصلاح الميدان واستبدالها.
وثائق شاملة ومواد دعم للفنيين الذين يعملون على المعدات.
الامتثال التنظيمي:
الامتثال للمعايير المحددة للصناعة، مثل IEC 61131 للمتحكمات المنطقية القابلة للبرمجة (PLC).
الالتزام بمعايير السلامة، مثل UL، CE، أو ATEX للاستخدام في البيئات الخطرة.
الاهتمام بالتفاصيل، المواد المتخصصة، والاختبارات الصارمة المطلوبة لجمعية PCB التحكم الصناعي تساعد على ضمان الموثوقة،التشغيل طويل الأجل لهذه المكونات الحيوية في التطبيقات الصناعية المطالبة.
مواصفات التفاصيل:
| طبقات | 4 |
| المواد | FR-4 |
| سمك اللوحة | 1.6ملم |
| سمك النحاس | 1 أوقية |
| معالجة السطح | ENIG |
| بيعت الأقنعة و الشاشة الحريرية | الأخضر والأبيض |
| معيار الجودة | فئة 2 IPC ، 100% اختبار E |
| الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |

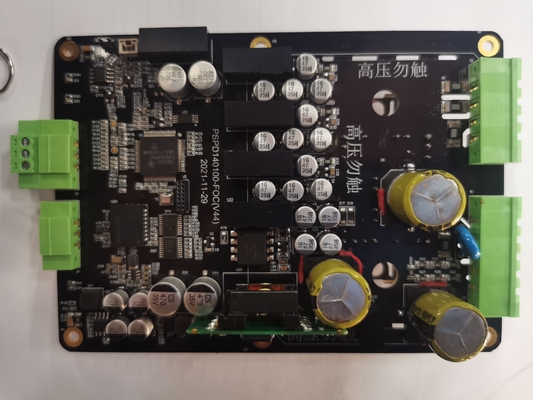

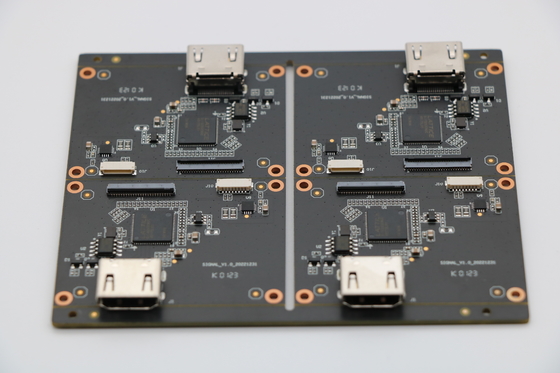

صور لهذا 4 طبقة FR4 1 أوقية طاولة الدوائر المطبوعة التجميع لوحة التحكم الصناعية
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، ويوفر أيضًا خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
