| الاسم التجاري: | KAZ Circuit |
| رقم الطراز: | ثنائي الفينيل متعدد الكلور-S-007 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD/pc |
| شروط الدفع: | (ت) ، (ويسترن يونيون) ، (باي بال) |
| القدرة على التوريد: | 20000 متر مربع / شهر |
1وصف خدمة تجميع PCB
دوائر إلكترونية مطبوعةهو 4 طبقة يستخدم لتطبيق المعدات الأمنية. يمكننا قبول النموذج الأولي لـ PCB، كل حجم، متوسط وكبير الحجم. لا يوجد طلب MOQ للطلب الجديد. جميع PCB لدينا تلبي UL، TS 16949، ROHS،إيزو الخ. شهادة
2مواصفات خدمة تجميع PCB
| 1 | طبقة | 1-30 طبقة |
| 2 | المواد | FR-4، CEM-1، CEM-3، High TG، FR4 خالية من الهالوجين، FR-1، FR-2، الألومنيوم |
| 3 | سمك اللوحة | 0.2mm-7mm |
| 4 | الحد الأقصى للجانب المنتهي من اللوحة | 500ملم*500ملم |
| 5 | الحد الأدنى لحجم الثقب | 0.25ملم |
| 6 | عرض الخط الدقيق | 0.075ملم ((3ميل) |
| 7 | الحد الأدنى للفاصل بين الخطوط | 0.075ملم ((3ميل) |
| 8 | التشطيب/معالجة السطح | HALS/HALS خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 9 | سمك النحاس | 0.5-4.0 أوقية |
| 10 | لون قناع اللحام | أخضر/أسود/أبيض/أحمر/أزرق/اصفر |
| 11 | التعبئة الداخلية | حزمة فراغية، كيس بلاستيكي |
| 12 | التعبئة الخارجية | عبوة عادي من الكرتون |
| 13 | تحمل الثقوب | PTH: ± 0.076، NTPH: ± 0.05 |
| 14 | شهادة | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | تحديد الملفات | التوجيه، V-CUT، Beveling |
| 16 | خدمة الجمعيات | توفير خدمة OEM لجميع أنواع تجميع لوحات الدوائر المطبوعة |
3. تجميع PCB ((SMT) قدرة المنتج
| قدرة SMT | |
| البند SMT | السعة |
| الحجم الأقصى لـ PCB | 510mm*1200mm ((SMT) |
| مكونات الشريحة | 0201، 0402، 0603، 0805، 1206 حزمة |
| مساحة الدبوس الدقيقة لـ IC | 0.1ملم |
| مساحة الحد الأدنى من BGA | 0.1ملم |
| الحد الأقصى للدقة في تجميع وحدة التحكم | ± 0.01mm |
| قدرة التجميع | ≥ 8 مليون قطعة/يوم |
| قدرة DIP | 6 خطوط إنتاج DIP |
| اختبار التجميع | اختبار الجسر، اختبار AOI، اختبار الأشعة السينية، ICT ((في اختبار الدوائر) ، FCT ((اختبار الدوائر الوظيفية) |
FCT ((اختبار الدوائر الوظيفية) |
اختبار التيار الحالي، اختبار الجهد، اختبار درجة الحرارة العالية والدرجة الحرارية المنخفضة، اختبار تأثير السقوط، اختبار الشيخوخة، اختبار مقاومة الماء، اختبار مقاومة التسرب وما إلى ذلك. يمكن إجراء اختبار مختلف وفقًا لمتطلباتك. |

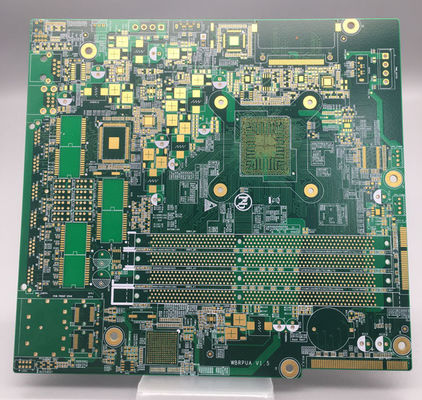

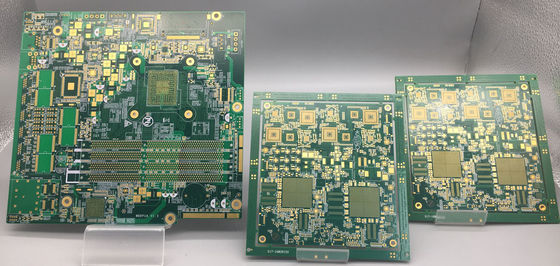

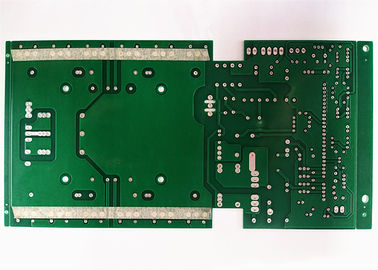

4الصورة
5المنتجات التطبيق:
1الاتصالات
2إلكترونيات المستهلك
3جهاز مراقبة الأمن
4إلكترونيات المركبات
5المنزل الذكي
6التحكم الصناعي
7، العسكرية والدفاع
8السيارات
9المنزل الذكي
10الأتمتة الصناعية
11الأجهزة الطبية
12الطاقة الجديدة
وهكذا
6. ميزة خدمة تجميع أقراص PCB
• مسؤولية المنتج الصارمة، مع مراعاة معيار IPC-A-160
• المعالجة المسبقة للهندسة قبل الإنتاج
• التحكم في عملية الإنتاج (5M)
• اختبار إلكتروني بنسبة 100٪ ، فحص بصري بنسبة 100٪ ، بما في ذلك IQC ، IPQC ، FQC ، OQC
• 100% فحص AOI، بما في ذلك الأشعة السينية، المجهر ثلاثي الأبعاد، وتكنولوجيا المعلومات
• اختبار الجهد العالي، اختبار التحكم في المعوقة
• مقطع ميكرو، قدرة اللحام، اختبار الإجهاد الحراري، اختبار الصدمة
7أسئلة شائعة
س1: هل أنت مصنع أو شركة تجارية؟
نحن مصنع، شركتنا تبيع بشكل رئيسي خدمة تجميع أقراص PCB...
س2: هل تقبل طلب العينة؟
------ نعم، يمكننا قبول طلب العينة.
س3: ما هي سياسة الضمان الخاصة بك؟
----- نحن نقدم ضمان لمدة عامين. بالنسبة للسلع المعيبة غير من المواسم الشخصية، وسوف تستبدل لذلك.
س4: ما هي شروط الدفع الخاصة بك؟
------ نحن نقبل T / T مقدما، باي بال.
س5:ما هو الوقت المحدد للطلب الجماعي؟
------ عادة، يستغرق حوالي 20-35 يوما، يعتمد على كمية الطلب.
