| الاسم التجاري: | KAZ Circuit |
| رقم الطراز: | PCBA-S-096444 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD/pc |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20000 متر مربع / شهر |
تطوير النموذج الأولي-خليط عالية إنتاج حجم منخفض SMT PCB التجميع
مواصفات التفاصيل:
| طبقات | 2 |
| المواد | FR-4 |
| سمك اللوحة | 1.6ملم |
| سمك النحاس | 1 أوقية |
| معالجة السطح | HASL LF |
| بيعت الأقنعة و الشاشة الحريرية | الأخضر والأبيض |
| معيار الجودة | فئة 2 IPC ، 100% اختبار E |
| الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
قدرة SMT
تطوير النموذج الأولي إنتاج ذو مخلوط عالي بكميات منخفضة تجميع SMT PCB
تعريف:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)SMT هي طريقة لتجميع المكونات الإلكترونية مباشرة على سطح PCB ، بدلاً من إدخالها في ثقوب في اللوحة.
التطبيقات:
تطوير النموذج الأولي إنتاج ذو مخلوط عالي بكميات منخفضة مجمع SMT PCB مثالي ل:
إنشاء نماذج أولية للمنتجات الإلكترونية الجديدة
إنتاج دفعات صغيرة من PCBs المخصصة
تصنيع سلسلة إنتاج منخفضة الحجم لـ PCBs
المزايا:
الحجم والوزن المنخفضان: مكونات SMT أصغر وأخف وزناً من المكونات التقليدية من خلال الثقب ، مما يؤدي إلى PCB أصغر وأخف وزناً.
الكثافة العالية: يسمح SMT بكثافة أعلى للمكونات على PCB ، مما يتيح المزيد من الوظائف في مساحة أصغر.
تحسين الأداء: تحتوي مكونات SMT على خطوط أقصر ، مما يقلل من الحثية والقدرة ، مما يؤدي إلى تحسين سلامة الإشارة وأدائها.
تكلفة أقل: تجميع SMT أكثر أتمتة من تجميع الثقب التقليدي ، مما يؤدي إلى انخفاض تكاليف العمالة.
زيادة في الموثوقية: تكون مكونات SMT أقل عرضة للفشل في مفاصل اللحام بسبب الروابط الأقصر وعملية اللحام الأكثر دقة.
العملية:
تتضمن عملية تجميع أقراص PCB SMT ذات المزيج العالي منخفضة الحجم عادة الخطوات التالية:
التصميم: يتم تصميم PCB باستخدام برنامج التصميم بمساعدة الكمبيوتر (CAD).
التصنيع: يتم تصنيع PCB باستخدام عملية تسمى التصوير الضوئي.
تطبيق معجون اللحام: يتم تطبيق معجون اللحام على PCB في المواقع التي سيتم فيها وضع المكونات.
وضع المكونات: يتم وضع مكونات SMT على PCB باستخدام آلة الاختيار والمكان.
إعادة لحام التيار: يتم تمرير PCB من خلال فرن إعادة التيار ، والذي يسخن معجون اللحام ويعيد تدفقه ، مما يشكل مفاصل لحام بين المكونات والPCB.
التفتيش: PCB

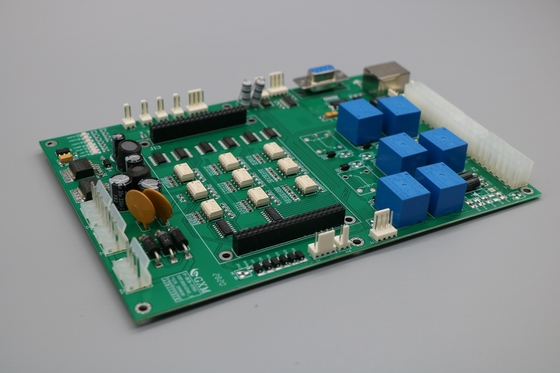

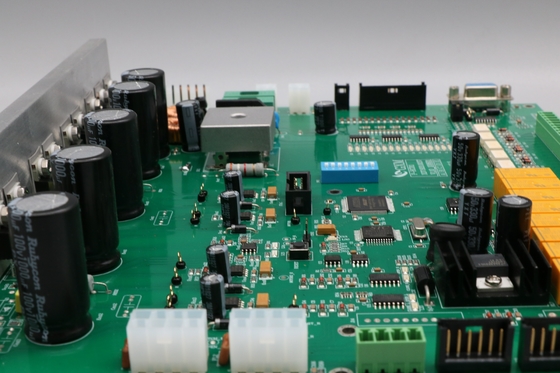

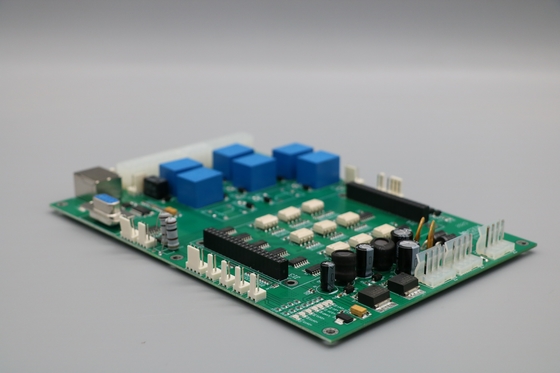

صور لهذا تطوير النموذج الأولي-خليط عالية إنتاج حجم منخفض SMT PCB التجميع
