| الاسم التجاري: | KAZ Circuit |
| رقم الطراز: | PCB-S-001 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD/pc |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20000 متر مربع / شهر |
خدمة التصنيع الإلكتروني التجميع السريع لـ PCB
مواصفات التفاصيل:
| طبقات | 6 |
| المواد | FR-4 |
| سمك اللوحة | 1.6ملم |
| سمك النحاس | 1 أوقية |
| معالجة السطح | ENIG |
| بيعت الأقنعة و الشاشة الحريرية | أخضر |
| معيار الجودة | فئة 2 IPC ، 100% اختبار E |
| الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، ويوفر أيضًا خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
قدرة SMT
يشير تجميع PCB النموذجي إلى عملية تجميع وتصنيع دفعة صغيرة أو بطاقة دوائر مطبوعة نموذجية واحدة (PCB).هذه العملية تنطوي على لحام المكونات الإلكترونية على PCB لإنشاء دائرة إلكترونية وظيفية.
فيما يلي الخطوات العامة المشاركة في تجميع PCB النموذجي:
تصميم PCB: الخطوة الأولى هي تصميم تخطيط PCB باستخدام أدوات البرمجيات مثل برنامج EDA (Electronic Design Automation). يتضمن التصميم وضع المكونات ، وإنشاء آثار ،وتحديد أبعاد PCB.
إنتاج ملف Gerber: بعد اكتمال تصميم PCB ، يتم إنشاء ملف Gerber. يحتوي ملف Gerber على جميع المعلومات اللازمة حول تخطيط PCB ، بما في ذلك وضع المكونات ،آثار النحاس، حفر الثقوب، وقناع اللحام.
شراء المكونات: بمجرد أن تكون ملفات Gerber جاهزة ، تحتاج إلى شراء المكونات الإلكترونية المطلوبة للجميع. وهذا ينطوي على شراء المكونات من الموردين أو الموزعين.من الضروري التأكد من أن لديك المكونات الصحيحة والكميات اللازمة للنموذج الأولي.
تصنيع PCB: يتم إرسال ملفات Gerber إلى خدمة تصنيع PCB أو الشركة المصنعة لإنتاج PCB الفعلي. يخلق الشركة المصنعة PCB عن طريق حفر طبقات النحاس ، ووضع قناع لحام ،والثقوب حسب مواصفات التصميم.
إنشاء القالب: يستخدم القالب لتطبيق معجون اللحام على PCB قبل وضع المكونات.عادة ما تكون الشبكة مصنوعة من المعدن وتحتوي على فتحات لكل وسادة لحام من مكونات التثبيت السطحي.
تطبيق معجون اللحام: يتم تطبيق معجون اللحام ، وهو خليط لزج من كرات اللحام الصغيرة والتيار ، على الPCB باستخدام القلم.يتم تطبيق معجون اللحام على وسائد اللحام المحددة لكل مكون.
وضع المكونات: ثم يتم وضع المكونات على معجون اللحام ، إما يدويًا أو باستخدام آلات الاختيار والمكان الآلي.يستخدم آلة الاختيار والمكان فوهة فراغ لالتقاط كل عنصر من بكرة أو طبق ووضعها بدقة على معجون اللحام.
لحام: بعد وضع المكونات ، يتم تخضع لـ PCB لعملية لحام إعادة التدفق. يتم تسخين الجمعية بأكملها إلى درجة حرارة محددة لذوبان معجون الحام ،إنشاء اتصال ميكانيكي وكهربائي دائم بين المكونات وPCB.

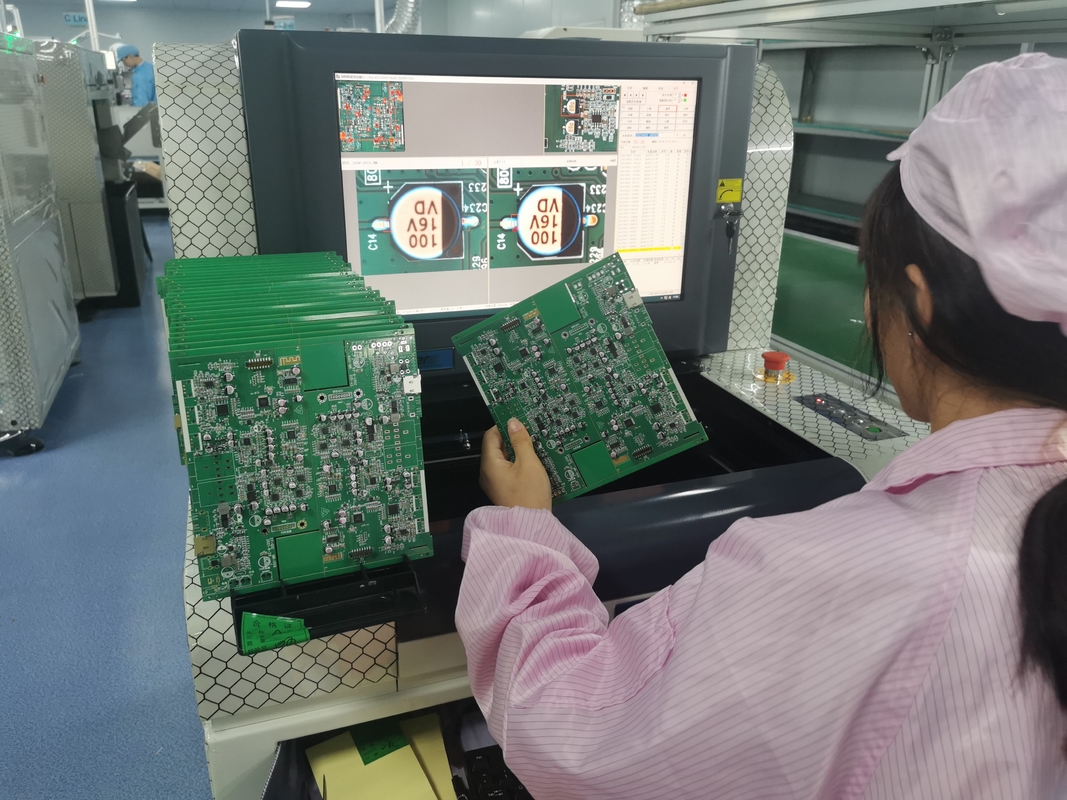

التفتيش والاختبار: بمجرد الانتهاء من عملية اللحام ، يخضع تجمع PCB لفحص الجودة للتأكد من أن جميع المكونات مثبتة وملحمة بشكل صحيح.الفحص البصري الآلي (AOI)يتم إجراء فحص بالأشعة السينية لاكتشاف أي عيوب. ثم يتم اختبار PCB المجمعة للتحقق من وظائفها.
إعادة العمل وإصلاح الأخطاء: إذا تم تحديد أي مشاكل أثناء التفتيش أو الاختبار ، فقد تكون هناك حاجة إلى إعادة العمل. وهذا ينطوي على إصلاح أي مشاكل ،مثل إعادة لحام المكونات أو تصحيح عيوب الحامقد يكون التحديث ضروريًا أيضًا لإصلاح المشاكل وحلها.
الانتهاء: بمجرد اجتياز مجموعة PCB النموذجية للتفتيش والاختبار ، تعتبر جاهزة لمزيد من التقييم أو الاندماج في نظام أكبر.
من الجدير بالذكر أن التفاصيل المحددة لعملية تجميع PCB النموذجية قد تختلف اعتمادا على عوامل مثل تعقيد التصميم، وحجم PCB،وموارد التصنيع المتاحة.

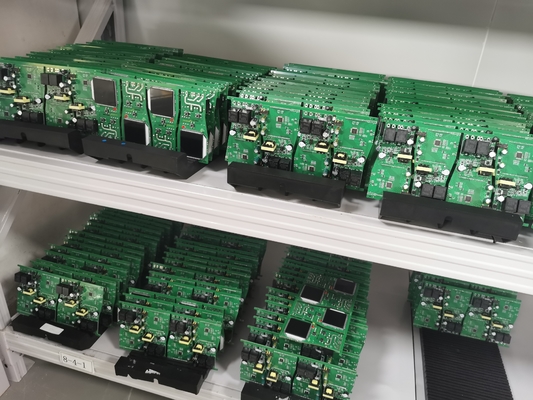

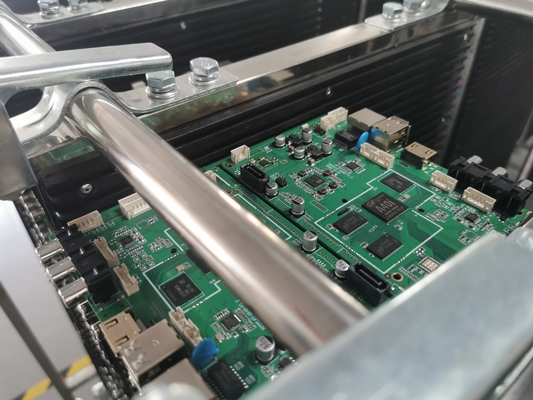

صورخدمة التصنيع الإلكتروني خدمة تجميع أقراص PCB سريعة الدوران
