| الاسم التجاري: | KAZpcb |
| رقم الطراز: | ثنائي الفينيل متعدد الكلور-ب-001 |
| الـ MOQ: | 1 |
| السعر: | 1usd/pc |
| شروط الدفع: | باي بال /، تي / تي، ويسترن يونيون |
| القدرة على التوريد: | 10000-20000 متر مربع شهريا |
مواصفات مفصلة عن الهاتف المحمول الأزرق القناع الأبيض الحريري FR4 لوحة الدوائر المطبوعة الإلكترونية
| الفئة | بي سي بي |
| طبقات | 4 لتر |
| المواد | FR-4 |
| سمك النحاس | 1/10 ز |
| سمك اللوحة | 1.6ملم |
| القناع | أخضر |
| معيار الجودة | فئة 2 IPC ، 100% اختبار E |
| الشهادات | TS16949 ، ISO9001 ، UL ، RoHS |
مقدمة موجزة عن شينزن كاز سيركوت كو، المحدودة
مقدمة موجزة
شركة شنتشن كاز للدوائر، المحدودة، التي تم تأسيسها في عام 2007، هي شركة تصنيع PCB و PCBA المصنوعة خصيصا.إنتاج لوحات الدوائر المطبوعة متعددة الطبقات وألواح الدوائر المعدنيةوالتي هي مؤسسات عالية التقنية بما في ذلك التصنيع والمبيعات والخدمات وهلم جرا.
ماذا يمكننا أن نفعل لك
تسليم سريع: 2L: 3-5days
4L: 5-7 أيام
24 ساعة 48 ساعة: أمر عاجل
حجم الشركة: حوالي 300 موظف
ما الذي يمكن أن تفعله دائرة كاز لك:
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
PCB متعدد الطبقات هي لوحة دوائر مطبوعة مصنوعة من أكثر من طبقتين من ورق النحاس. وهي تتكون من ورق نحاس داخلي ، وتربة عازلة ورق نحاس خارجي ،ويتم تحقيق الترابط بين الطبقات عن طريق الحفر وتصفية النحاسبالمقارنة مع أقراص PCB ذات طبقة واحدة أو طبقة مزدوجة ، يمكن أن تحقق أقراص PCB متعددة الطبقات كثافة سلكية أعلى وتصميم مدار معقد.
مزايا PCB متعددة الطبقات:
كثافة الأسلاك العالية وقدرات تصميم الدوائر المعقدة
مزيد من التوافق الكهرومغناطيسي وسلامة الإشارة
مسارات نقل إشارة أقصر، وتحسين أداء الدائرة
موثوقية أعلى وقوة ميكانيكية
توزيع طاقة وأرضية أكثر مرونة
تكوين PCB متعدد الطبقات:
ورق النحاس الداخلي: يوفر طبقة موصلة والأسلاك
الركيزة العازلة (FR-4، الديليكتريك عالي التردد منخفض الخسارة، الخ): يعزل ويدعم كل طبقة من ورق النحاس
ورق النحاس الخارجي: يوفر الأسلاك السطحية والواجهة
المعادن المنثارة: تحقق الاتصال الكهربائي بين الطبقات
معالجة السطح: HASL، ENIG، OSP وغيرها من عمليات معالجة السطح
تصميم وتصنيع أقراص PCB متعددة الطبقات:
تصميم الدوائر: سلامة الإشارة، وصميم سلامة الطاقة/الأرض لللوحات متعددة الطبقات
التخطيط والأسلاك: تخصيص طبقة معقولة وتحسين التوجيه
تصميم العملية: حجم الفتحة، الفاصل بين الطبقات، سمك ورق النحاس، الخ.
عملية التصنيع: الطلاء، الحفر، طبقة النحاس، الحفر، معالجة السطح، الخ.

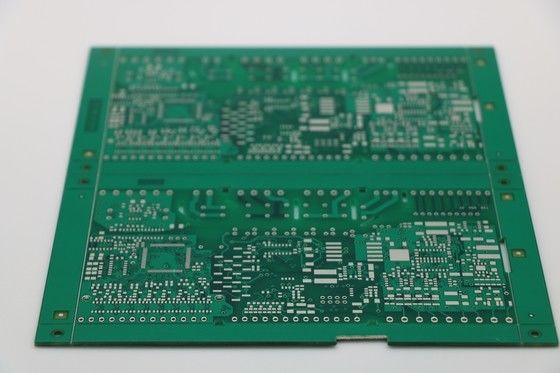

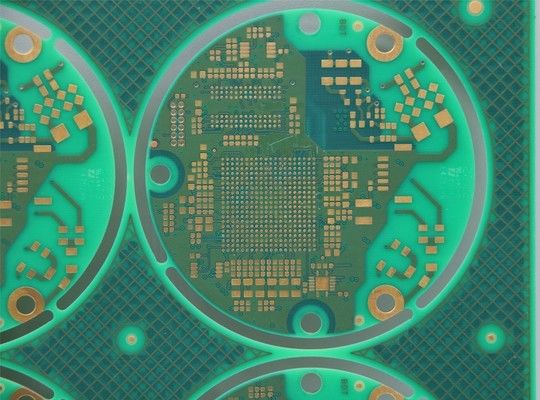

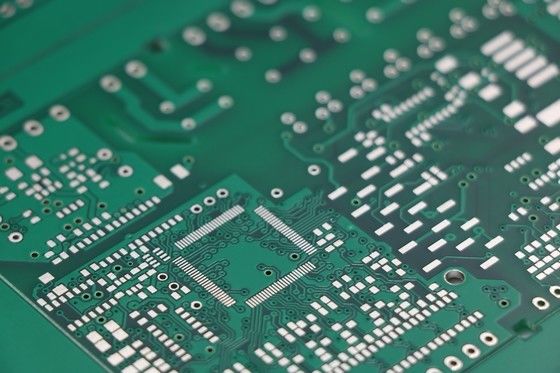

صور أخرى
