| الاسم التجاري: | KAZ Circuit |
| رقم الطراز: | PCBA-S-096597 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD/pc |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20000 متر مربع / شهر |

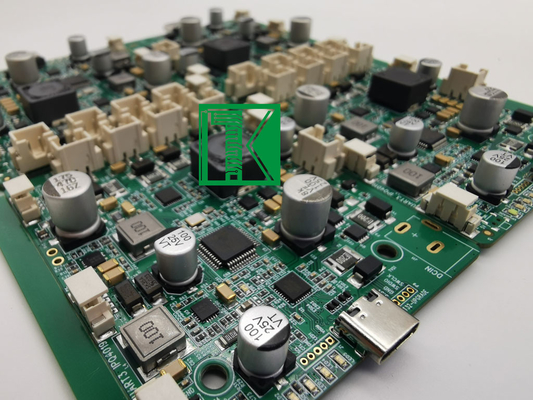

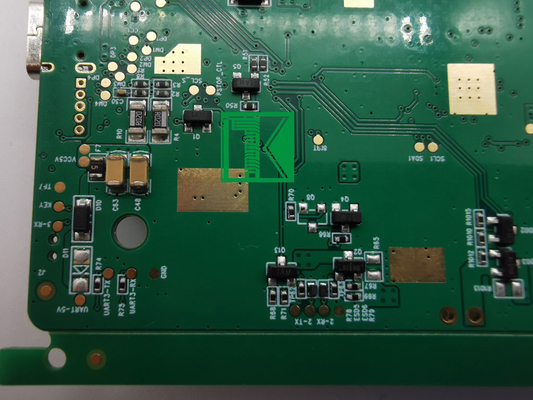

وصف خدمة تجميع PCB
الدوائر الإلكترونية المطبوعة هي 4 طبقات يتم استخدامها لتطبيق معدات الأمن. يمكننا قبول النموذج الأولي لـ PCB ، حجم كامل ، متوسط وكبير. لا يوجد طلب MOQ لطلب جديد.جميع PCB لدينا تلبي UL، TS 16949، ROHS، ISO وغيرها من الشهادات.
مواصفات خدمة تجميع PCB
| 1 | طبقة | 1-30 طبقة |
| 2 | المواد | FR-4، CEM-1، CEM-3، High TG، FR4 خالية من الهالوجين، FR-1، FR-2، الألومنيوم |
| 3 | سمك اللوحة | 0.2mm-7mm |
| 4 | الحد الأقصى للجانب المنتهي من اللوحة | 500ملم*500ملم |
| 5 | الحد الأدنى لحجم الثقب | 0.25ملم |
| 6 | عرض الخط الدقيق | 0.075ملم ((3ميل) |
| 7 | الحد الأدنى للفاصل بين الخطوط | 0.075ملم ((3ميل) |
| 8 | التشطيب/معالجة السطح | HALS/HALS خالية من الرصاص، القصدير الكيميائي، الذهب الكيميائي، الذهب الغمر الغمر الفضة/الذهب، أوسب، صب الذهب |
| 9 | سمك النحاس | 0.5-4.0 أوقية |
| 10 | لون قناع اللحام | أخضر/أسود/أبيض/أحمر/أزرق/اصفر |
| 11 | التعبئة الداخلية | حزمة فراغية، كيس بلاستيكي |
| 12 | التعبئة الخارجية | عبوة عادي من الكرتون |
| 13 | تحمل الثقوب | PTH: ± 0.076، NTPH: ± 0.05 |
| 14 | شهادة | UL، ISO9001، ISO14001، ROHS، CQC |
| 15 | تحديد الملفات | التوجيه، V-CUT، Beveling |
| 16 | خدمة الجمعيات | توفير خدمة OEM لجميع أنواع تجميع لوحات الدوائر المطبوعة |
تجميع PCB ((SMT) قدرة المنتج
| قدرة SMT | |
| البند SMT | السعة |
| الحجم الأقصى لـ PCB | 510mm*1200mm ((SMT) |
| مكونات الشريحة | 0201، 0402، 0603، 0805، 1206 حزمة |
| مساحة الدبوس الدقيقة لـ IC | 0.1ملم |
| مساحة الحد الأدنى من BGA | 0.1ملم |
| الحد الأقصى للدقة في تجميع وحدة التحكم | ± 0.01mm |
| قدرة التجميع | ≥ 8 مليون قطعة/يوم |
| قدرة DIP | 6 خطوط إنتاج DIP |
| اختبار التجميع | اختبار الجسر، اختبار AOI، اختبار الأشعة السينية، ICT ((في اختبار الدوائر) ، FCT ((اختبار الدوائر الوظيفية) |
FCT ((اختبار الدوائر الوظيفية) |
اختبار التيار الحالي، اختبار الجهد، اختبار درجة الحرارة العالية والدرجة الحرارية المنخفضة، اختبار تأثير السقوط، اختبار الشيخوخة، اختبار مقاومة الماء، اختبار مقاومة التسرب وما إلى ذلك. يمكن إجراء اختبار مختلف وفقًا لمتطلباتك. |
تطبيق المنتجات:
1الاتصالات
2إلكترونيات المستهلك
3جهاز مراقبة الأمن
4إلكترونيات المركبات
5المنزل الذكي
6التحكم الصناعي
7، العسكرية والدفاع
8السيارات
9المنزل الذكي
10الأتمتة الصناعية
11الأجهزة الطبية
12الطاقة الجديدة
وهكذا
ميزة خدمة تجميع PCB
• مسؤولية المنتج الصارمة، مع مراعاة معيار IPC-A-160
• المعالجة المسبقة للهندسة قبل الإنتاج
• التحكم في عملية الإنتاج (5M)
• اختبار إلكتروني بنسبة 100٪ ، فحص بصري بنسبة 100٪ ، بما في ذلك IQC ، IPQC ، FQC ، OQC
• 100% فحص AOI، بما في ذلك الأشعة السينية والمجهر ثلاثي الأبعاد وتكنولوجيا المعلومات والاتصالات
• اختبار الجهد العالي، اختبار التحكم في المعوقة
• مقطع ميكرو، قدرة اللحام، اختبار الإجهاد الحراري، اختبار الصدمة
خدمات OEM / ODM / EMS لـ PCBA:
· PCBA ، تجميع لوحة PCB: SMT و PTH و BGA
· PCBA وتصميم الحجرة
· مصادر المكونات والمشتريات
· إنشاء نماذج أولية سريعة
· صب الحقن البلاستيكي
· طباعة الألواح المعدنية
· التجميع النهائي
· الاختبار: اختبار AOI، اختبار الدائرة (ICT) ، اختبار وظيفي (FCT)
• التخليص الجمركي لاستيراد المواد وتصدير المنتجات
الآن أصبحنا مصنعاً يمكنه توفير خدمة واحدة
من إنتاج PCB، المكونات الشراء إلى المكونات تجميع.
مع سنوات من الخبرة في تصنيع الـ PCB وتجميع الـ PCB ، توفر Jingbang خيارات تصنيع مرنة تتكيف مع أهداف التكلفة ومتطلبات التسليم والطلبات المتقلبة في الحجم.نحن نغطي مجموعة من الخدمات مثل:
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
نحن مصنع، شركتنا هي مصنعي الإلكترونيات.
س2: هل تقبل طلب العينة؟
------ نعم، يمكننا قبول طلب العينة.
س3: ما هي سياسة الضمان الخاصة بك؟
----- نحن نقدم ضمان لمدة عامين. بالنسبة للسلع المعيبة غير من المواسم الشخصية، وسوف تستبدل لذلك.
س4: ما هي شروط الدفع الخاصة بك؟
------ نقبل T / T 100%.
س5:ما هو الوقت المحدد للطلب الجماعي؟
------ عادة، يستغرق حوالي 20-35 يوما، يعتمد على كمية الطلب.
