تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT PCB تجميع

تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT PCB تجميع

الاسم التجاري: KAZ
رقم الطراز: كاز-ب-1556
الـ MOQ: 1 مجموعة
السعر: TBD
شروط الدفع: T / T ، باي بال
القدرة على التوريد: 20000 متر مربع / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
اسم الإنتاج:
PCBA
Min. دقيقة. hole size حجم الحفرة:
0.1 ملم
اسم العلامة التجارية:
OEM
المكونات:
Qulified
SMT DIP:
دعم
النوع:
الجمعية SMT ثنائي الفينيل متعدد الكلور
تفاصيل التغليف:
حزمة فراغ
القدرة على العرض:
20000 متر مربع / شهر
إبراز:

خدمة تجميع ثنائي الفينيل متعدد الكلور FR4

,

خدمة تجميع ثنائي الفينيل متعدد الكلور 1.6 مم

,

تجميع SMT ثنائي الفينيل متعدد الكلور OEM

وصف المنتج

تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT التجميع





الخصائص



  1. خدمة OEM من محطة واحدة: مصنوعة في شنتشن بالصين
  2. المصنعة من قبل Gerber File و Bom LIst التي يقدمها العملاء
  3. دعم تكنولوجيا SMT و DIP
  4. مادة FR4 تلبي معيار 94v0
  5. متوافقة مع UL،CE،ROHS
  6. وقت التوصيل القياسي: 4-5 أيام لـ 2L ؛ 5-7 لـ 4L. الخدمة السريعة متوفرة





المواصفات



  • المواد: شينغي FR4
  • سمك اللوحة النهائية: 1.6MM
  • سمك النحاس الفنلندي: 1OZ
  • الطبقة الثانية
  • لون قناع اللحام: أخضر
  • كريم الحرير: أبيض
  • معالجة السطح: HASL LF
  • الحجم المنتهي مخصص





ما الذي يمكن أن تفعله دائرة كاز لك:

  • تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
  • مصادر المكونات
  • مجموعة PCB / SMT / DIP




للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:

  • ملف جيربر، مع مواصفات مفصلة لـ PCB
  • قائمة BOM (أفضل مع Excel fomart)
  • صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)




معلومات الشركة:


KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، كما يوفر خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!




قدرة المصنع:



السعة مزدوج الجوانب: 12000 متر مربع / شهر
عدة طبقات: 8000 متر مربع / شهر
الحد الأدنى لسرعة الخط/الفجوة 4/4 ميل (1 ميل = 0.0254 ملم)
سمك اللوحة 0.3~4.0ملم
طبقات 1~20 طبقة
المواد FR-4، الألومنيوم، PI
سمك النحاس 0.5 ~ 4 أوقية
مواد Tg Tg140~Tg170
الحجم الأقصى لـ PCB 600*1200ملم
حجم الثقب 0.2ملم (+/- 0.025)
معالجة السطح HASL، ENIG، OSP







    تجميع SMT PCB يشير إلى عملية تصنيع لوحة دوائر مطبوعة باستخدام تقنية التثبيت السطحي،حيث يتم وضع المكونات الإلكترونية وحاملها مباشرة على سطح PCB بدلاً من إدخالها من خلال الثقوب.



تشمل الجوانب الرئيسية لتجميع SMT PCB:



وضع المكونات:

يتم وضع مكونات SMT مثل المقاومات والمكثفات والدوائر المتكاملة وغيرها من أجهزة تركيب السطح مباشرة على سطح PCB باستخدام آلات الاختيار والمكان الآلية.

إن وضع المكونات بدقة أمر بالغ الأهمية لضمان محاذاة دقيقة واتصالات كهربائية موثوقة.



ترسب معجون اللحام:

معجون اللحام هو خليط من جزيئات سبيكة اللحام والجريان الذي يتم إيداعه بشكل انتقائي على لوحات النحاس من PCB باستخدام طباعة الشبكة أو غيرها من العمليات الآلية.

تعمل معجون اللحام كمواد لاصقة وموصلة تشكل الاتصال الكهربائي بين المكونات و PCB.



لحام العودة:

بعد وضع المكونات the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

يتم تحسين ملامح التدفق العائلي بما في ذلك درجة الحرارة والوقت والغلاف الجوي بعناية لضمان مفاصل اللحام الموثوق بها.



يكتشف تلقائياً:

بعد عملية إعادة التدفق ، يتم فحص مجموعات PCB تلقائيًا باستخدام مجموعة متنوعة من التقنيات ، مثل الفحص البصري أو فحص الأشعة السينية أو الفحص البصري الآلي (AOI).

هذه الفحوصات تساعد على تحديد وتصحيح أي مشاكل مثل عيوب اللحام أو عدم مواءمة المكونات أو المكونات المفقودة.



اختبار ومراقبة الجودة:

يتم إجراء اختبارات شاملة ، بما في ذلك الاختبارات الوظيفية والكهربائية والبيئية ، لضمان أن مجموعات PCB تلبي المواصفات المطلوبة ومعايير الأداء.

تنفيذ تدابير مراقبة الجودة، مثل مراقبة العملية الإحصائية وتحليل الفشل، للحفاظ على معايير التصنيع العالية وموثوقية المنتج.



مزايا تجميع SMT PCB:

كثافة المكونات العالية: تكون مكونات SMT أصغر ويمكن وضعها أكثر قربًا من بعضها البعض ، مما يؤدي إلى تصميم PCB أكثر تكثيفًا وأصغر.

تحسين الموثوقية: تكون مفاصل اللحام SMT أكثر مقاومة للهزات والصدمات والدورات الحرارية من اتصالات الثقب.

التصنيع الآلي: يمكن أن تكون عملية تجميع SMT آلية للغاية ، مما يزيد من كفاءة الإنتاج ويقلل من العمل اليدوي.

فعالية التكلفة: يمكن أن يكون تجميع SMT أكثر فعالية من حيث التكلفة ، وخاصة لإنتاج الحجم الكبير ، بسبب انخفاض تكاليف المواد والعمالة.



تطبيقات تجميع SMT PCB:

أجهزة الكترونيات الاستهلاكية: الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة الأخرى

الإلكترونيات الصناعية: أنظمة التحكم ومعدات الأتمتة ومعدات إلكترونيات الطاقة

إلكترونيات السيارات: وحدات تحكم المحركات وأنظمة المعلومات والترفيه وأجهزة السلامة

الطيران والفضاء والدفاع: أجهزة الطيران وأنظمة الأقمار الصناعية والمعدات العسكرية

الأجهزة الطبية: المعدات التشخيصية والأجهزة القابلة لزرعها والحلول الصحية المحمولة



تجميع SMT PCBهي تكنولوجيا أساسية تستخدم لإنتاج أجهزة إلكترونية مضغوطة وموثوقة وفعالة من حيث التكلفة في مجموعة متنوعة من الصناعات.





الصور

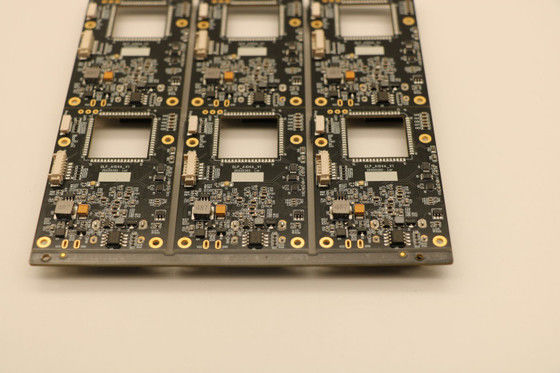

تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT PCB تجميع 0

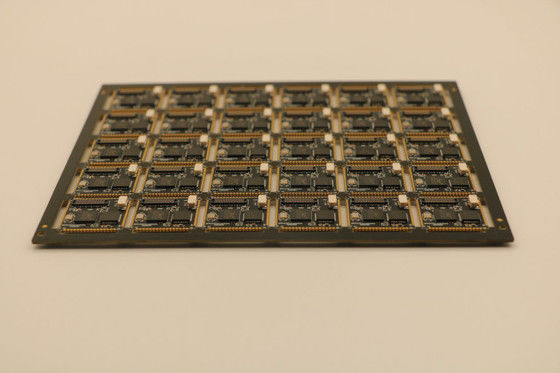

تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT PCB تجميع 1

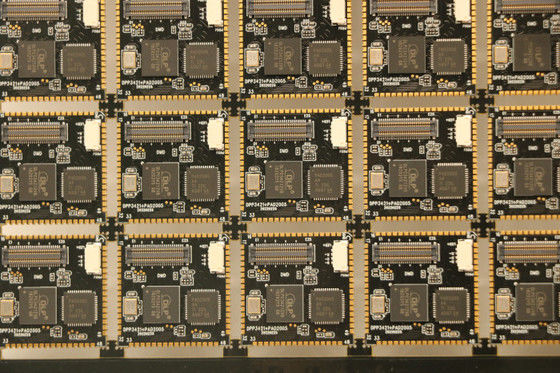

تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT PCB تجميع 2

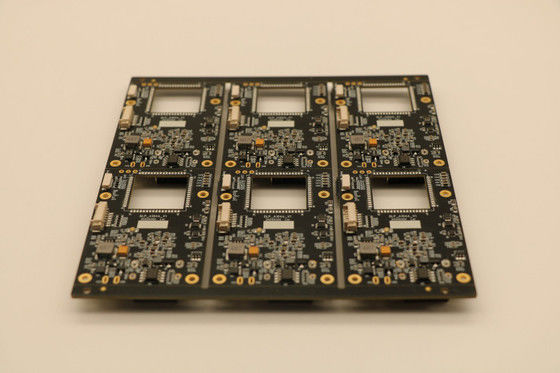

تجميع FR4 PCB مصنع شنتشن PCB الخدمة سمك 1.6mm تسليم سريع SMT PCB تجميع 3
