SMT الكلور التجميع
Created with Pixso.

مهلة سريعة النموذج الأولي PCB Board Assembly Service White SilkScreen

مهلة سريعة النموذج الأولي PCB Board Assembly Service White SilkScreen

الاسم التجاري: KAZ Circuit
رقم الطراز: PCBA-B-0966950
الـ MOQ: حاسب شخصي 1
السعر: USD/pc
شروط الدفع: T / T ، ويسترن يونيون ، باي بال
القدرة على التوريد: 20000 متر مربع / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001, TS16949, UL, RoHS
طبقات:
6 طبقات
سماكة مجلس:
1.6 ملم
النحاس:
1 أوقية
السطح:
يوافق
قناع:
أسود
الشاشة الحريرية:
الأبيض
تفاصيل التغليف:
التفاف الفقاعة
القدرة على العرض:
20000 متر مربع / شهر
إبراز:

1 أوقية تصنيع وتجميع ثنائي الفينيل متعدد الكلور

,

تجميع مكونات ثنائي الفينيل متعدد الكلور SilkScreen المرن الأبيض

,

خدمة التجميع SMT ست طبقات

وصف المنتج

وقت التوصيل السريع لمورد خدمة تجميع PCB النموذجي



مواصفات التفاصيل:



طبقات 6
المواد FR-4
سمك اللوحة 1.6 ملم
سمك النحاس 1 أوقية
معالجة السطح ENIG
بيعت الأقنعة و الشاشة الحريرية الأسود والأبيض
معيار الجودة فئة 2 IPC ، 100% اختبار E
الشهادات TS16949 ، ISO9001 ، UL ، RoHS





ما الذي يمكن أن تفعله دائرة كاز لك:



  • تصميم PCB و PCBA
  • تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
  • مصادر المكونات
  • مجموعة PCB / SMT / DIP


للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:



  • ملف جيربر، مع مواصفات مفصلة لـ PCB
  • قائمة BOM (أفضل مع Excel fomart)
  • صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)



قدرة المصنع:




السعة مزدوج الجوانب: 12000 متر مربع / شهر
عدة طبقات: 8000 متر مربع / شهر
الحد الأدنى لسرعة الخط/الفجوة 4/4 ميل (1 ميل = 0.0254 ملم)
سمك اللوحة 0.3~4.0ملم
طبقات 1~20 طبقة
المواد FR-4، الألومنيوم، PI
سمك النحاس 0.5 ~ 4 أوقية
مواد Tg Tg140~Tg170
الحجم الأقصى لـ PCB 600*1200ملم
حجم الثقب 0.2ملم (+/- 0.025)
معالجة السطح HASL، ENIG، OSP



قدرة SMT

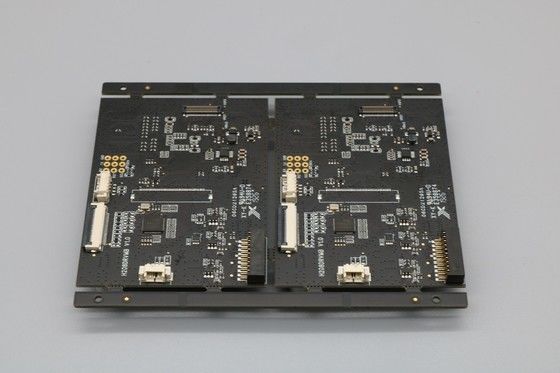

مهلة سريعة النموذج الأولي PCB Board Assembly Service White SilkScreen 0



تجميع SMT PCBيشير إلى عملية تصنيع لوحة دوائر مطبوعة باستخدام تقنية التثبيت السطحي،حيث يتم وضع المكونات الإلكترونية وحاملها مباشرة على سطح PCB بدلاً من إدخالها من خلال الثقوب.



الجوانب الرئيسيةتجميع SMT PCBتشمل:

وضع المكونات:

يتم وضع مكونات SMT مثل المقاومات والمكثفات والدوائر المتكاملة وغيرها من أجهزة تركيب السطح مباشرة على سطح PCB باستخدام آلات الاختيار والمكان الآلية.

إن وضع المكونات بدقة أمر بالغ الأهمية لضمان محاذاة دقيقة واتصالات كهربائية موثوقة.



ترسب معجون اللحام:

معجون اللحام هو خليط من جزيئات سبيكة اللحام والجريان الذي يتم إيداعه بشكل انتقائي على لوحات النحاس من PCB باستخدام الطباعة بالشفرة أو غيرها من العمليات الآلية.

تعمل معجون اللحام كمواد لاصقة وموصلة تشكل الاتصال الكهربائي بين المكونات و PCB.



لحام العودة:

بعد وضع المكونات the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

يتم تحسين ملامح التدفق العائلي بما في ذلك درجة الحرارة والوقت والغلاف الجوي بعناية لضمان مفاصل اللحام الموثوق بها.



يكتشف تلقائياً:

بعد عملية إعادة التدفق ، يتم فحص مجموعات PCB تلقائيًا باستخدام مجموعة متنوعة من التقنيات ، مثل الفحص البصري أو فحص الأشعة السينية أو الفحص البصري الآلي (AOI).

هذه الفحوصات تساعد على تحديد وتصحيح أي مشاكل مثل عيوب اللحام أو عدم مواءمة المكونات أو المكونات المفقودة.



اختبار ومراقبة الجودة:

يتم إجراء اختبارات شاملة ، بما في ذلك الاختبارات الوظيفية والكهربائية والبيئية ، لضمان أن مجموعات PCB تلبي المواصفات المطلوبة ومعايير الأداء.

تنفيذ تدابير مراقبة الجودة، مثل مراقبة العملية الإحصائية وتحليل الفشل، للحفاظ على معايير التصنيع العالية وموثوقية المنتج.



مزاياتجميع SMT PCB:

كثافة المكونات العالية: تكون مكونات SMT أصغر ويمكن وضعها أكثر قربًا من بعضها البعض ، مما يؤدي إلى تصميم PCB أكثر تكثيفًا وأصغر.

تحسين الموثوقية: تكون مفاصل اللحام SMT أكثر مقاومة للهزات والصدمات والدورات الحرارية من اتصالات الثقب.

التصنيع الآلي: يمكن أن تكون عملية تجميع SMT آلية للغاية ، مما يزيد من كفاءة الإنتاج ويقلل من العمل اليدوي.

فعالية التكلفة: يمكن أن يكون تجميع SMT أكثر فعالية من حيث التكلفة ، وخاصة لإنتاج الحجم الكبير ، بسبب انخفاض تكاليف المواد والعمالة.



تجميع SMT PCBالتطبيقات:

أجهزة الكترونيات الاستهلاكية: الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة الأخرى

الإلكترونيات الصناعية: أنظمة التحكم ومعدات الأتمتة ومعدات إلكترونيات الطاقة

إلكترونيات السيارات: وحدات تحكم المحركات وأنظمة المعلومات والترفيه وأجهزة السلامة

الطيران والفضاء والدفاع: أجهزة الطيران وأنظمة الأقمار الصناعية والمعدات العسكرية

الأجهزة الطبية: المعدات التشخيصية والأجهزة القابلة لزرعها والحلول الصحية المحمولة



تجميع SMT PCBهي تكنولوجيا أساسية تستخدم لإنتاج أجهزة إلكترونية مضغوطة وموثوقة وفعالة من حيث التكلفة في مجموعة متنوعة من الصناعات.



صوروقت التوصيل السريع لمورد خدمة تجميع PCB النموذجي

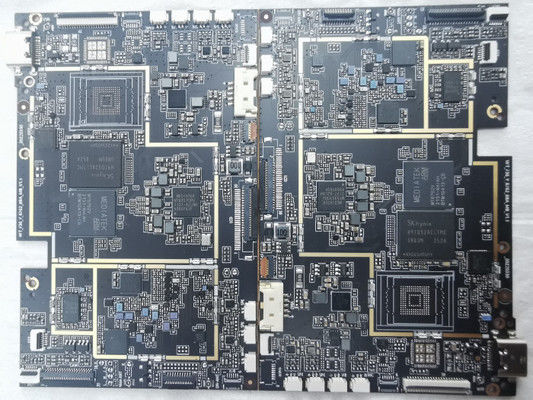

مهلة سريعة النموذج الأولي PCB Board Assembly Service White SilkScreen 1

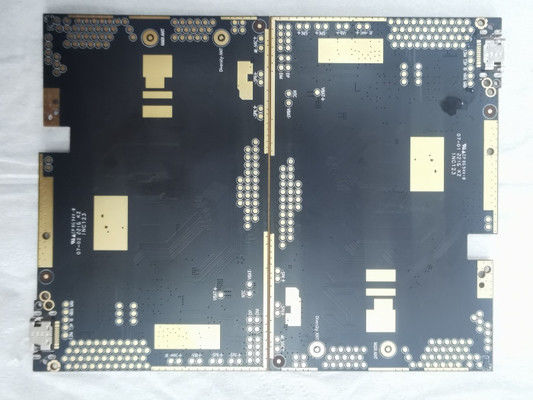

مهلة سريعة النموذج الأولي PCB Board Assembly Service White SilkScreen 2

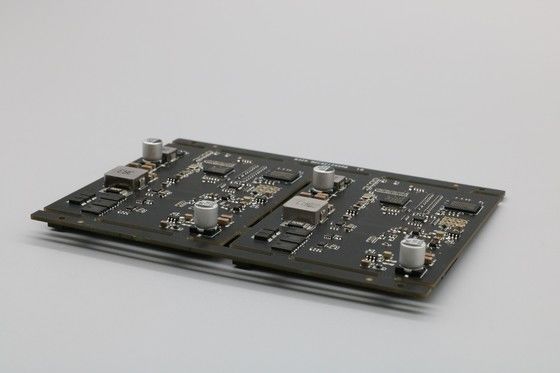

مهلة سريعة النموذج الأولي PCB Board Assembly Service White SilkScreen 3
