صانع تجميع SMT PCB للنموذج الأولي والإنتاج الضخم

صانع تجميع SMT PCB للنموذج الأولي والإنتاج الضخم

الاسم التجاري: KAZ
رقم الطراز: KAZ-B-S0886
الـ MOQ: 1 مجموعة
السعر: 10+ USD/set
شروط الدفع: T / T ، باي بال
القدرة على التوريد: 20000 متر مربع / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
اسم الإنتاج:
PCBA
Min. دقيقة. hole size حجم الحفرة:
0.1 ملم
اسم العلامة التجارية:
OEM
المكونات:
Qulified
SMT DIP:
دعم
النوع:
الجمعية SMT ثنائي الفينيل متعدد الكلور
تفاصيل التغليف:
حزمة فراغ
القدرة على العرض:
20000 متر مربع / شهر
إبراز:

نموذج SMT ثنائي الفينيل متعدد الكلور والتجميع

,

الإنتاج الضخم SMT PCB Assembly 0.1mm Hole

,

Layer 2 SMT PCB Assembly

وصف المنتج

صانع تجميع PCB SMT للنموذج الأولي وخدمة تجميع PCB للإنتاج الضخم





الخصائص

  1. خدمة OEM من محطة واحدة: مصنوعة في شنتشن بالصين
  2. المصنعة من قبل Gerber File و Bom LIst التي يقدمها العملاء
  3. دعم تكنولوجيا SMT و DIP
  4. مادة FR4 تلبي معيار 94v0
  5. متوافقة مع UL،CE،ROHS
  6. وقت التوصيل القياسي: 4-5 أيام لـ 2L ؛ 5-7 لـ 4L. الخدمة السريعة متوفرة





المواصفات

  • المواد: شينغي FR4
  • سمك اللوحة النهائية: 1.6MM
  • سمك النحاس الفنلندي: 1OZ
  • طبقة: 2
  • لون قناع اللحام: أخضر
  • كريم الحرير: أبيض
  • معالجة السطح: HASL LF
  • الحجم المنتهي مخصص





ما الذي يمكن أن تفعله دائرة كاز لك:

  • تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
  • مصادر المكونات
  • مجموعة PCB / SMT / DIP




للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:

  • ملف جيربر، مع مواصفات مفصلة لـ PCB
  • قائمة BOM (أفضل مع Excel fomart)
  • صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)




معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، كما يوفر خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!






قدرة المصنع:

السعة مزدوج الجوانب: 12000 متر مربع / شهر
عدة طبقات: 8000 متر مربع / شهر
الحد الأدنى لسرعة الخط/الفجوة 4/4 ميل (1 ميل = 0.0254 ملم)
سمك اللوحة 0.3~4.0ملم
طبقات 1~20 طبقة
المواد FR-4، الألومنيوم، PI
سمك النحاس 0.5 ~ 4 أوقية
مواد Tg Tg140~Tg170
الحجم الأقصى لـ PCB 600*1200ملم
حجم الثقب 0.2ملم (+/- 0.025)
معالجة السطح HASL، ENIG، OSP





تجميع SMT PCBالإجراء:



تحضير PCB:

تنظيف رصيف PCB لإزالة أي ملوثات قد تؤثر على جودة الجمع اللحامي.

قم بتطبيق قناع لحام على PCB لتحديد وسائد النحاس التي سيتم وضع المكونات فيها.

يتم تطبيق معالجة سطحية مثل ENIG (الذهب الغمر النيكل غير الكهربائي) على وسائد النحاس لتعزيز قابلية اللحام.



طباعة طبقة اللحام:

ضع الشريط فوق الـ PCB مع فتحات الشريط مطابقة للوحات النحاسية للـ PCB

يتم خدش معجون اللحام (مزيج من جسيمات سبيكة اللحام والتيار) عبر القلم ، ويتم إيداع معجون اللحام على وسائط PCB.

السيطرة الدقيقة على سمك القلم، وحجم معجون اللحام، وضغط المكنسة أمر بالغ الأهمية لترسب معجون اللحام بشكل ثابت.



موقع العنصر:

الآلات الآلية للاختيار والوضع تستخدم أنظمة رؤية لتحديد مواقع المكونات بدقة ووضعها على معجون اللحام.

توجيه المكونات ، والتساوي ، ودقة الموقع أمر بالغ الأهمية لمفاصل اللحام الموثوق بها.

يمكن وضع مكونات إضافية مثل الموصلات أو أوعية الحرارة يدويًا.



لحام إعادة التدفق

يتم تمرير مكونات PCB من خلال فرن إعادة التدفق مع ملفات تعريف درجة الحرارة التي يتم التحكم فيها بعناية.

يذوب معجون اللحام ، ويرطب خطوط المكونات وأحزمة PCB ، ويشكل مفصل اللحام أثناء تبريده.

تتمتع سبائك اللحام المختلفة ، مثل الخالية من الرصاص (مثل القصدير والفضة والنحاس) ، بمواصفات درجة حرارة إعادة التدفق المحددة.



التفتيش والاختبار:

التفتيش البصري (اليدوي أو الآلي) للتحقق من وضع المكونات بشكل صحيح ، ونوعية مفصل اللحام ، والعيوب المحتملة.

تستخدم أنظمة الفحص البصري الآلي رؤية الآلة لتحديد وتحديد أي مشاكل بسرعة.

الاختبارات الكهربائية، مثل اختبار الدائرة (ICT) أو الاختبار الوظيفي، تحقق من الأداء الكهربائي لـ PCB.



الطلاء النظيف والمتوافق (اختياري):

يمكن أن تخضع مجموعات PCB لعملية تنظيف لإزالة أي معجون أو تدفق لحام متبقي.

الطلاء المتوافق هو طبقة حماية بوليمرية يمكن تطبيقها على PCB لزيادة الرطوبة ومقاومة البيئة.



تجميع SMT PCBتتطلب مراقبة صارمة على العملية بأكملها لضمان جودة عالية وموثوقية للمنتجات الإلكترونية.وتكنولوجيات التفتيش حاسمة لاستخدام SMT على نطاق واسع في تصنيع الإلكترونيات الحديثة.





الصور

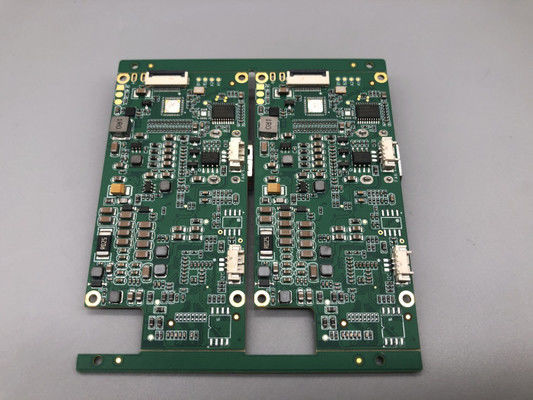

صانع تجميع SMT PCB للنموذج الأولي والإنتاج الضخم 0

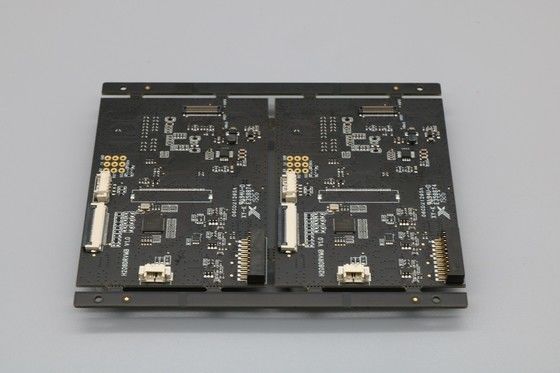

صانع تجميع SMT PCB للنموذج الأولي والإنتاج الضخم 1

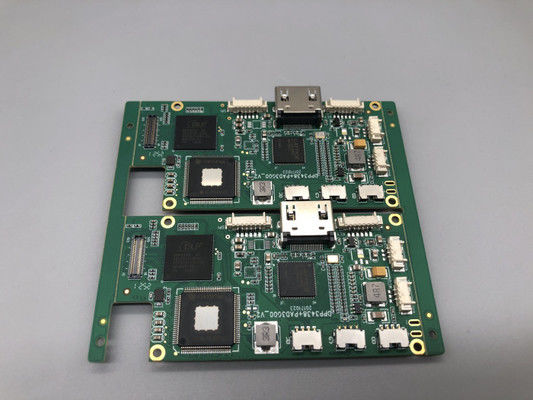

صانع تجميع SMT PCB للنموذج الأولي والإنتاج الضخم 2

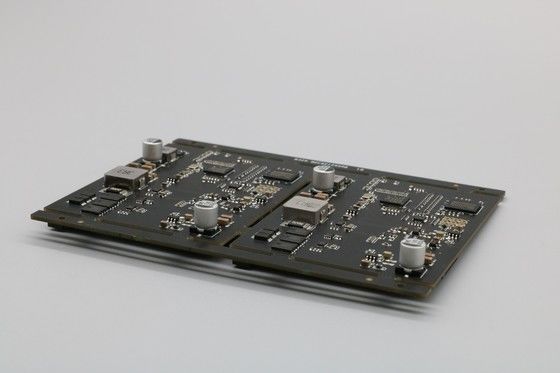

صانع تجميع SMT PCB للنموذج الأولي والإنتاج الضخم 3
