| الاسم التجاري: | KAZ |
| رقم الطراز: | كاز-بي-إس056 |
| الـ MOQ: | 3 مجموعات |
| السعر: | 3-10 USD/set |
| شروط الدفع: | T / T ، باي بال |
| القدرة على التوريد: | 20000 متر مربع / شهر |

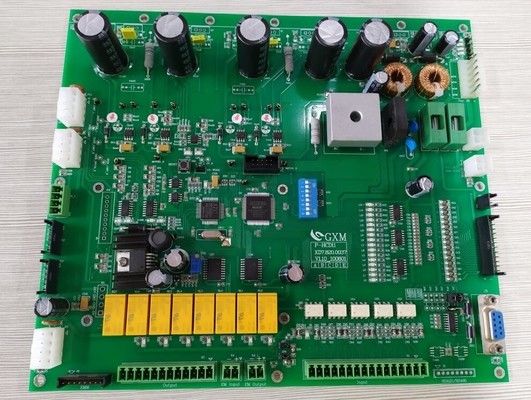

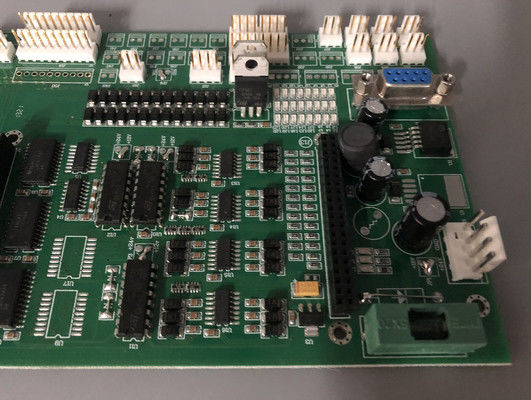

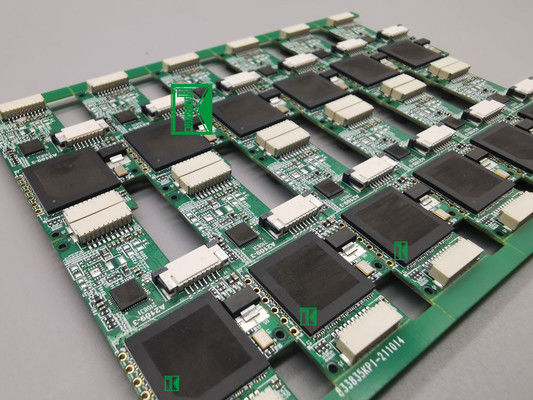

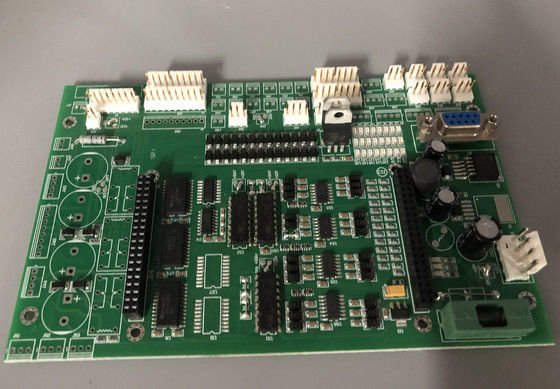

2L 1oz FR4 الخضراء Soldmask SMT DIP لوحة الدوائر المطبوعة PCBA المصنع SMT PCB التجميع
الخصائص
1خدمة OEM واحدة: مصنوعة في شنتشن بالصين
2المصنعة من قبل Gerber File و BOM LIst تقدمها العملاء
3دعم التكنولوجيا SMT، DIP
4مادة FR4 تلبي معايير 94v0
5. متوافق مع UL,CE,ROHS
6وقت التوصيل القياسي: 4-5 أيام لـ 2L؛ 5-7 أيام لـ 4L. الخدمة السريعة متوفرة
المواصفات
المواد: شينغي FR4
سمك اللوحة النهائية: 1.6MM
سمك النحاس الفنلندي: 1OZ
الطبقة الثانية
لون قناع اللحام: أخضر
كريم الحرير: أبيض
معالجة السطح: HASL LF
الحجم المنتهي مخصص
تجميع SMT PCB الإجراء:
تحضير PCB:
تنظيف رصيف PCB لإزالة أي ملوثات قد تؤثر على جودة الجمع اللحامي.
قم بتطبيق قناع لحام على PCB لتحديد وسائد النحاس التي سيتم وضع المكونات فيها.
يتم تطبيق معالجة سطحية مثل ENIG (الذهب الغمر النيكل غير الكهربائي) على وسائد النحاس لتعزيز قابلية اللحام.
طباعة طبقة اللحام:
ضع الشريط فوق الـ PCB مع فتحات الشريط مطابقة للوحات النحاسية للـ PCB
يتم خدش معجون اللحام (مزيج من جسيمات سبيكة اللحام والتيار) عبر القلم ، ويتم إيداع معجون اللحام على وسائط PCB.
السيطرة الدقيقة على سمك القلم، وحجم معجون اللحام، وضغط المكنسة أمر بالغ الأهمية لترسب معجون اللحام بشكل ثابت.
موقع العنصر:
الآلات الآلية للاختيار والوضع تستخدم أنظمة رؤية لتحديد مواقع المكونات بدقة ووضعها على معجون اللحام.
توجيه المكونات ، والتساوي ، ودقة الموقع أمر بالغ الأهمية لمفاصل اللحام الموثوق بها.
يمكن وضع مكونات إضافية مثل الموصلات أو أوعية الحرارة يدويًا.
لحام إعادة التدفق
يتم تمرير مكونات PCB من خلال فرن إعادة التدفق مع ملفات تعريف درجة الحرارة التي يتم التحكم فيها بعناية.
يذوب معجون اللحام ، ويرطب خطوط المكونات وأحزمة PCB ، ويشكل مفصل اللحام أثناء تبريده.
تتمتع سبائك اللحام المختلفة ، مثل الخالية من الرصاص (مثل القصدير والفضة والنحاس) ، بمواصفات درجة حرارة إعادة التدفق المحددة.
التفتيش والاختبار:
التفتيش البصري (اليدوي أو الآلي) للتحقق من وضع المكونات بشكل صحيح ، ونوعية مفصل اللحام ، والعيوب المحتملة.
تستخدم أنظمة الفحص البصري الآلي رؤية الآلة لتحديد وتحديد أي مشاكل بسرعة.
الاختبارات الكهربائية، مثل اختبار الدائرة (ICT) أو الاختبار الوظيفي، تحقق من الأداء الكهربائي لـ PCB.
الطلاء النظيف والمتوافق (اختياري):
يمكن أن تخضع مجموعات PCB لعملية تنظيف لإزالة أي معجون أو تدفق لحام متبقي.
الطلاء المتوافق هو طبقة حماية بوليمرية يمكن تطبيقها على PCB لزيادة الرطوبة ومقاومة البيئة.
تجميع SMT PCBتتطلب مراقبة صارمة على العملية بأكملها لضمان جودة عالية وموثوقية للمنتجات الإلكترونية.وتكنولوجيات التفتيش حاسمة لاستخدام SMT على نطاق واسع في تصنيع الإلكترونيات الحديثة.
ما الذي يمكن أن تفعله دائرة كاز لك:
تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
مصادر المكونات
مجموعة PCB / SMT / DIP
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
ملف جيربر، مع مواصفات مفصلة لـ PCB
قائمة BOM (أفضل مع Excel fomart)
صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، ويوفر أيضًا خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
