| الاسم التجاري: | Null |
| رقم الطراز: | KAZD |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | 0.1-5 usd/pc |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 20000㎡ شهريا |
6 طبقة FR4 HDI PCB تجميع النموذج المصنعتجميع الـ pcb شنتشن
1مواصفات مفصلة
| المواد | FR4 |
| سمك النحاس | 1/1/1/1/1/1 OZ |
| طبقة | 6 |
| معالجة السطح | الذهب الغمر 2 يو" |
| القناع | أخضر |
| كريم الحرير | الأبيض |
| ثقب الحفر | 8 مليون |
| حفرة الليزر | 4 مليار |

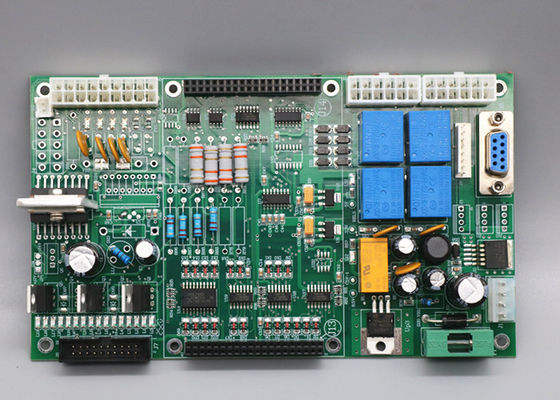

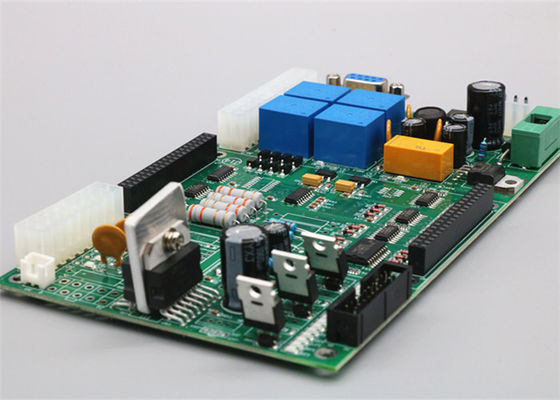

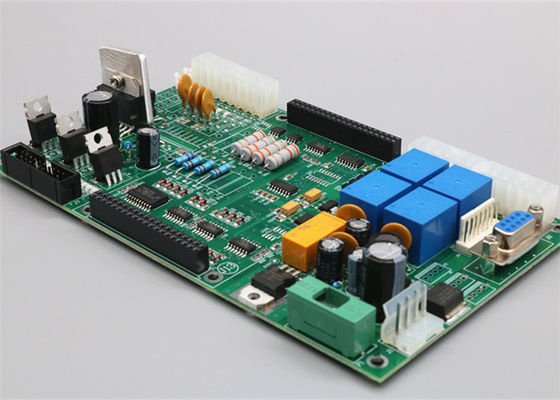

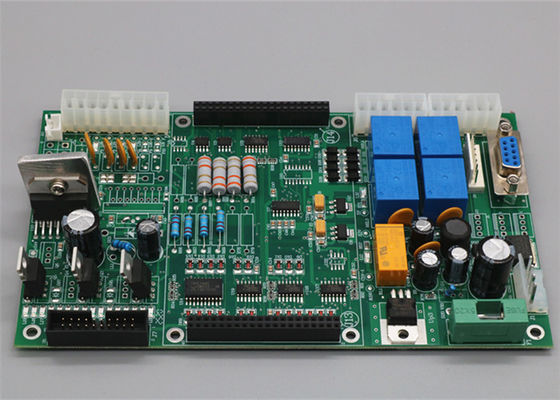

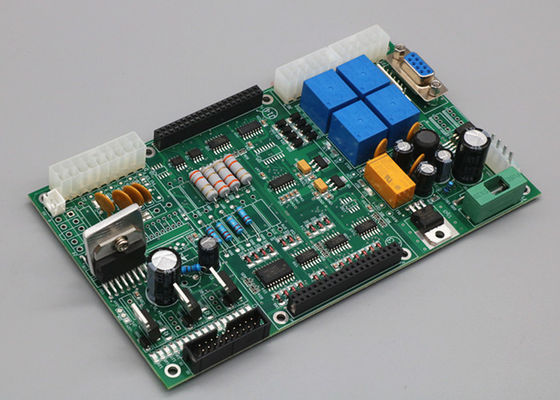

2الصور
3أسئلة شائعة
س: ما هي الملفات التي تستخدمها في تصنيع الـ PCB؟
A: Gerber أو Eagle، قائمة BOM، PNP وموقع المكونات
س: هل من الممكن أن تقدم عينة؟
ج: نعم، يمكننا تخصيصك عينة لاختبار قبل الإنتاج الضخم
س: متى سأحصل على الاقتباس بعد إرسال Gerber و BOM وإجراءات الاختبار؟
ج: في غضون 6 ساعات لاقتباس PCB وحوالي 24-48 ساعة لاقتباس PCBA.
س: كيف يمكنني معرفة عملية إنتاج PCB الخاص بي؟
ج: 5-7 أيام لإنتاج PCB وشراء المكونات، و 14 يوم لجميع PCB واختبار.
س: كيف يمكنني التأكد من جودة الـ PCB الخاص بي؟
ج: نحن نتأكد من أن كل قطعة من منتجات الـ PCB تعمل بشكل جيد قبل الشحن. سنختبرهم جميعاً وفقًا لإجراءات الاختبار الخاصة بك.
تجميع PCB ، والمعروف أيضًا باسم تجميع لوحة الدوائر المطبوعة ، هو عملية ملء وحاميل المكونات الإلكترونية على PCB (لوحة الدوائر المطبوعة).يتضمن عدة خطوات لتحويل PCB العاري إلى جهاز إلكتروني وظيفيهنا نظرة عامة على عملية تجميع PCB:
شراء المكونات: الخطوة الأولى هي الحصول على المكونات الإلكترونية اللازمة لتجميع PCB. يمكن أن تشمل هذه المكونات المقاومات والمكثفات والدارات المتكاملة ،موصلاتيمكن الحصول على المكونات من مختلف الموردين أو الموزعين.
تصنيع PCB: قبل التجميع ، يجب تصنيع PCB نفسه. وهذا ينطوي على تصميم تخطيط PCB ، وتصنيع PCB العاري ، وتطبيق آثار النحاس اللازمة ، وقناع لحام ،و علامات الحرير.
وضع المكونات: في هذه الخطوة ، يتم تركيب المكونات الإلكترونية على PCB.الطريقتان الأساسيتان لوضع المكونات هما تقنية التثبيت السطحي (SMT) وتكنولوجيا الثقب (THT)يتم وضع مكونات SMT على سطح PCB ويتم لحامها باستخدام معجون لحام وتقنيات لحام إعادة التدفق.مكونات THT لديها خطوط تمر من خلال ثقوب في PCB ويتم لحامها على الجانب الآخر.
اللحام: بمجرد وضع المكونات على PCB ، يتم تنفيذ عملية اللحام لإنشاء اتصالات كهربائية وميكانيكية.يمكن إجراء اللحام من خلال طرق مختلفة مثل اللحام بإعادة التدفق (للمكونات SMT)، لحام الموجات (للمكونات THT) ، أو لحام يدوي (للمكونات المحددة أو إعادة العمل).
التفتيش والاختبار: بعد اللحام ، يخضع الـ PCB المجمّع للتفتيش والاختبار لضمان جودة وأداء الجهاز الإلكتروني. التفتيش البصري الآلي (AOI) ،فحص بالأشعة السينية، الاختبار الوظيفي، وأساليب أخرى يمكن استخدامها لتحديد أي عيوب أو أخطاء.
التجميع النهائي: بمجرد التحقق من أن مجموعة PCB تعمل بشكل صحيح ، يمكن دمجها في مجموعة المنتج النهائي. قد يتضمن ذلك تجميع ميكانيكي إضافي ،تثبيت الحجرة، والاتصال بالأنظمة الفرعية أو المكونات الأخرى.
تجدر الإشارة إلى أن عملية تجميع أقراص PCB يمكن أن تختلف اعتمادًا على المتطلبات المحددة ومعايير الصناعة وقدرات التصنيع للمصنع المتعاقد أو منزل التجميع.
