| الاسم التجاري: | KAZ |
| رقم الطراز: | PCB-S-369659 |
| الـ MOQ: | 1 |
| السعر: | 200 |
| القدرة على التوريد: | 20000 متر مربع / شهر |

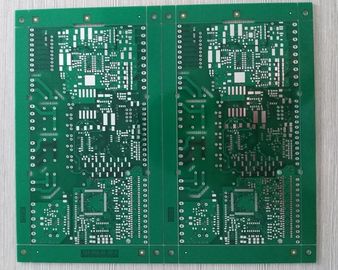

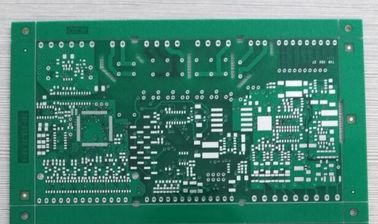

هذه عبارة عن 4 طبقات من لوحة الدوائر FR4 PCB قناع أخضر يبيعها مع Blind Via
حجم ثنائي الفينيل متعدد الكلور: 204 * 176 مم / 2UP ، معيار الجودة IPC الفئة 2.
معالجة الطلب:
المزيد من بالصور ل4 طبقات FR4 PCB لوحة الدوائر قناع أخضر البائع مع أعمى عبر
معلومات عنا
القدرة التصنيعية - صلب ثنائي الفينيل متعدد الكلور
| العنصر | السعة الإنتاجية |
| نوع المنتجات | جانب واحد ، مزدوج الجوانب ومتعدد الطبقات |
| الحد الأقصى لحجم اللوحة | جانب واحد ومزدوجة: 600 * 1500 مم |
| متعدد الطبقات: 600 * 1200 مم | |
| صقل الأسطح | HASL ، ENIG ، OSP ، الغمر الفضي ، الإصبع الذهبي ، إلخ. |
| طبقات | 1 ~ 20 |
| سمك Boad | 0.4 ~ 4.0 ملم |
| قاعدة نحاسية | 18um (1/2 أوقية) ، 35um (1 أوقية) ، 70um (2 أوقية) ، 105um (3 أوقية) ، 150um (4 أوقية) ، 300um (8 أوقية) |
| مجلس المواد | FR-4 ، قاعدة ألومنيوم ، بوليميد ، قاعدة نحاسية ، قاعدة سيراميك |
| حجم ثقب الحفر الأدنى | 0.1 ملم |
| عرض الخط الأدنى والمسافة | 0.075 ملم |
| تصفيح الذهب | سمك طلاء النيكل 2.5 ~ 5um ، سمك الذهب 0.05 ~ 0.1um |
| رش القصدير | سمك القصدير 2.5 ~ 5um |
| مساحة الطحن | السلك والحافة: 0.15 مم ، الثقب والحافة: 0.2 مم ، التسامح المحيط: +/- 0.1 مم |
| شطب المقبس | الزاوية: 30 ° / 45 ° / 60 ° العمق: 1 ~ 3mm |
| V- قص | الزاوية: 30 ° / 45 ° / 60 ° العمق: 1/3 من سمك اللوح ، الحد الأدنى للوزن: 80 * 80 مم |
| اختبار On-Off | منطقة الاختبار القصوى: 400 * 1200 مم |
| الحد الأقصى لنقطة الاختبار: 12000 نقطة | |
| أقصى جهد اختبار: 300 فولت | |
| مقاومة العزل القصوى: 100mΩ | |
| التسامح التحكم في المعاوقة | ± 10٪ |
| التحمل لحام | 85 ~ 105/280 ~ 360 |
معدات التصنيع - صلب ثنائي الفينيل متعدد الكلور
تطبيقات المنتج
عرض المنتج - ثنائي الفينيل متعدد الكلور جامد
عرض المنتج - FPC
عرض المنتج - تجميعات ثنائي الفينيل متعدد الكلور
