| الاسم التجاري: | KAZD |
| رقم الطراز: | كاز-بي-003 دي |
| الـ MOQ: | 1pc |
| السعر: | 0.1-3usd/pc |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، بأي بال |
| القدرة على التوريد: | 20000 squaremetres / month |

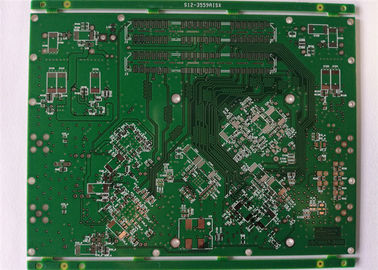

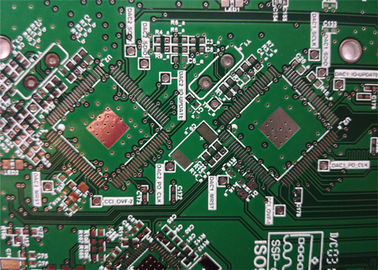

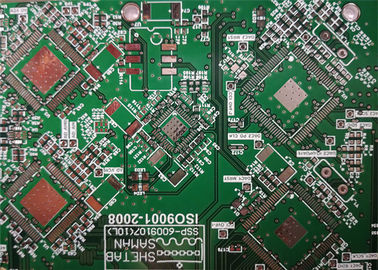

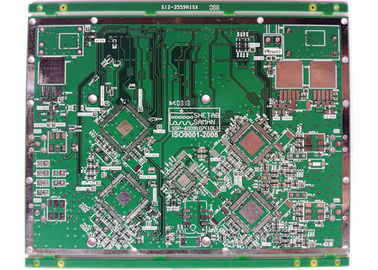

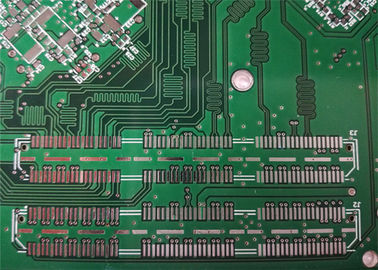

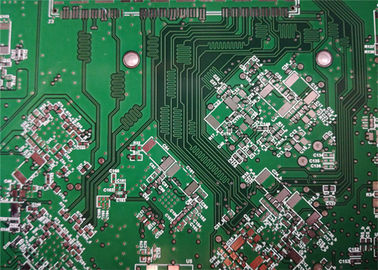

OEM 4 طبقات ألواح الدوائر المطبوعة الإلكترونية FR4 المواد ENIG 1u' Gold Finger Solder Mask.
خصائص اللوحة المطبوعة الإلكترونية
1خدمة OEM واحدة: مصنوعة في شنتشن بالصين
2المصنعة من قبل Gerber File و BOM LIst تقدمها العملاء
3دعم التكنولوجيا SMT، DIP
4مادة FR4 تلبي معايير 94v0
5. متوافق مع UL,CE,ROHS
6وقت التوصيل القياسي: 4-5 أيام لـ 2L؛ 5-7 أيام لـ 4L. الخدمة السريعة متوفرة
مواصفات مفصلة
| المواد | FR4 |
| سمك اللوحة النهائية | 1.6MM |
| سمك النحاس الفنلندي | 1 أوزة |
| طبقة | 4 |
| لون قناع اللحام | أخضر |
| كريم الحرير | أبيض |
| معالجة السطح | ENIG |
| الحجم النهائي | مخصصة |
ما الذي يمكن أن تفعله دائرة كاز لك:
تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
مصادر المكونات
مجموعة PCB / SMT / DIP
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
ملف جيربر، مع مواصفات مفصلة لـ PCB
قائمة BOM (أفضل مع Excel fomart)
صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، ويوفر أيضًا خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
لوحات الدوائر المطبوعة الإلكترونية (PCB)عمليات التصنيع:
اختيار مواد PCB:
وتشمل المواد الأساسية الشائعة FR-4 (ألياف الزجاج) ، البوليميد والسيراميك
النظر في الخصائص مثل الثابتة الكهربائية، والأداء الحراري، والمرونة
المواد الخاصة المتاحة لـ PCBs عالية التردد أو عالية الطاقة أو مرنة
سمك النحاس وعدد الطبقات:
يمتد سمك ورق النحاس النموذجي من 1 أونصة إلى 4 أونصة (35 ميكرومتر إلى 140 ميكرومتر)
الـ PCB أحادي الجانب والجانبين والمتعددة الطبقات المتاحة
طبقات النحاس الإضافية تحسن توزيع الطاقة وتبديد الحرارة وسلامة الإشارة
معالجة السطح:
HASL (تسوية الصلبة بالهواء الساخن) - بأسعار معقولة ، ولكن قد لا يكون السطح مسطحًا
ENIG (الذهب الغمر النيكل بدون كهرباء) يقدم صلابة ممتازة ومقاومة للتآكل
فضة الغمر - فعالة من حيث التكلفة لللحام الخالي من الرصاص
الخيارات الإضافية تشمل ENEPIG و OSP والطلاء بالذهب المباشر
تقنيات الـ PCB المتقدمة:
الممرات العمياء والمدفونة للاتصالات المتبادلة عالية الكثافة
تكنولوجيا الميكروفيا للصوت الدقيق جداً والصغر
شرائح PCB الصلبة المرنة للتطبيقات التي تتطلب المرونة
ترددات عالية و سرعات عالية مع عائق مدعوم pc
تكنولوجيا تصنيع أقراص PCB:
عملية الاستبعاد (أكثر شيوعًا) - حفر النحاس غير المرغوب فيه
العملية الإضافية - خلق آثار النحاس على المواد الأساسية
العملية شبه المضافة - الجمع بين التقنيات الطرحية والاضافية
التصميم من أجل الشركة المصنعة (DFM):
الالتزام بمبادئ توجيهية تصميم PCB للتصنيع الموثوق به
تشمل الاعتبارات عرض المسار / المسافة ، من خلال الحجم وموقع المكونات
التعاون الوثيق بين المصممين والمصنعين ضروري
ضمان الجودة والاختبار:
الاختبار الكهربائي (مثل الاختبار عبر الإنترنت، الاختبار الوظيفي)
الاختبار الميكانيكي (على سبيل المثال، الانحناء، الصدمة، الاهتزاز)
اختبار البيئة (مثل درجة الحرارة والرطوبة والدورات الحرارية)
