| الاسم التجاري: | KAZ |
| رقم الطراز: | ثنائي الفينيل متعدد الكلور-ب-369424 |
| الـ MOQ: | 1 |
| السعر: | 200 |
| القدرة على التوريد: | 20000 متر مربع / شهر |
لوحة دوائر PCB متعددة الطبقات 4 طبقات FR-4 Tg150 1.0mm ENIG 1U" خدمة تجميع PCB
هذا 4 طبقات FR-4 Tg150 1.0mm 1/H/H/1 oz النحاس ENIG 1u" متعدد الطبقات PCB لوحة الدوائر، المواصفات التفصيلية كما هو موضح أدناه، مع IPC فئة 2 معيار الجودة، حجم اللوحة هو 112.5 * 202mm.
حجم PCB: 112.5 * 202mm / 25 UP
معايير الجودة IPC الفئة 2
ما الذي يمكن أن تفعله دائرة كاز لك:
تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
مصادر المكونات
مجموعة PCB / SMT / DIP
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
ملف جيربر، مع مواصفات مفصلة لـ PCB
قائمة BOM (أفضل مع Excel fomart)
صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، ويوفر أيضًا خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
أقراص PCB متعددة الطبقاتهي لوحة الدوائر المطبوعة مصنوعة من أكثر من طبقتين من ورق النحاس. وهي تتكون من ورق النحاس الداخلي ، وتربة عازلة ورق نحاس خارجي ،ويتم تحقيق الترابط بين الطبقات عن طريق الحفر وتصفية النحاسبالمقارنة مع الـ PCB ذو الطبقة الواحدة أو الطبقة المزدوجة ،PCBات متعددة الطبقاتيمكن تحقيق كثافة الأسلاك العالية وتصميم الدوائر المعقدة.
مزاياPCBات متعددة الطبقات:
كثافة الأسلاك العالية وقدرات تصميم الدوائر المعقدة
مزيد من التوافق الكهرومغناطيسي وسلامة الإشارة
مسارات نقل إشارة أقصر، وتحسين أداء الدائرة
موثوقية أعلى وقوة ميكانيكية
توزيع طاقة وأرضية أكثر مرونة
تكوينPCBات متعددة الطبقات:
ورق النحاس الداخلي: يوفر طبقة موصلة والأسلاك
الركيزة العازلة (FR-4، الديليكتريك عالي التردد منخفض الخسارة، الخ): يعزل ويدعم كل طبقة من ورق النحاس
ورق النحاس الخارجي: يوفر الأسلاك السطحية والواجهة
المعادن المنثارة: تحقق الاتصال الكهربائي بين الطبقات
معالجة السطح: HASL، ENIG، OSP وغيرها من عمليات معالجة السطح
تصميم وتصنيعPCBات متعددة الطبقات:
تصميم الدوائر: سلامة الإشارة، وصميم سلامة الطاقة/الأرضلوحات متعددة الطبقات
التخطيط والأسلاك: تخصيص طبقة معقولة وتحسين التوجيه
تصميم العملية: حجم الفتحة، الفاصل بين الطبقات، سمك ورق النحاس، الخ.
عملية التصنيع: الطلاء، الحفر، طبقة النحاس، الحفر، معالجة السطح، الخ.

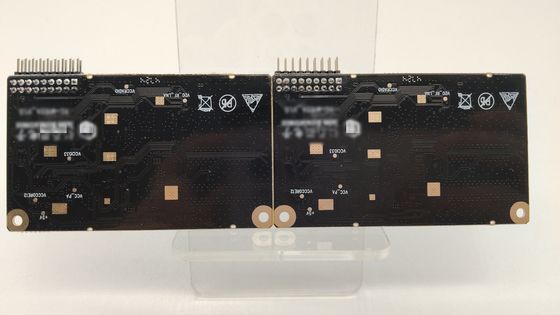

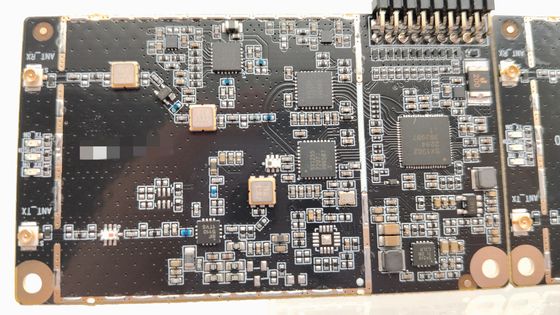

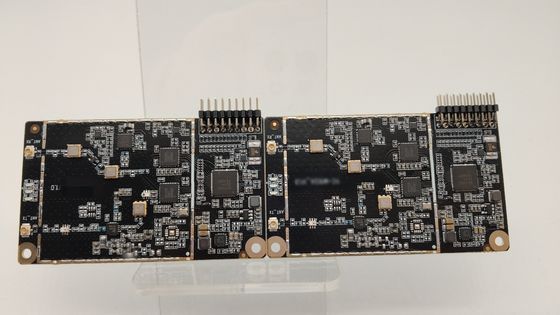

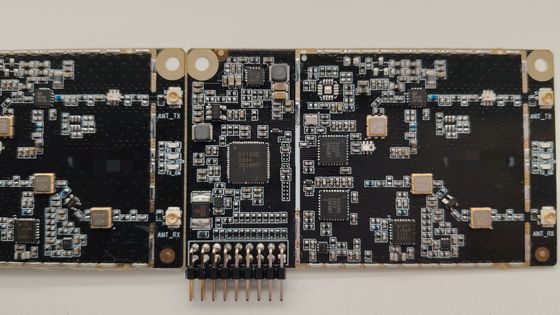

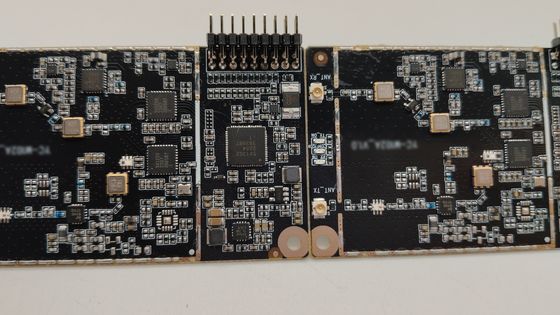

المزيد من الصور لهذا 4 طبقات FR-4 Tg150 1.0mm 1/H/H/1 أونصة النحاس ENIG 1u" PCB متعددة الطبقات
معلومات شركة كاز
قدرة التصنيع - PCB الصلبة
| البند | قدرة الإنتاج |
| نوع المنتجات | ذات الجانب الواحد ، مزدوج الجانب ومتعدد الطبقات |
| الحجم الأقصى لللوحة | ذات الجانبين الواحد والمزدوج: 600 * 1500mm |
| عدة طبقات: 600*1,200 مم | |
| التشطيب السطحي | (هاسل) ، (إنيج) ، (أوسب) ، (إميرشن سيلفر) ، (غولدن فينجر) ، إلخ. |
| طبقات | 1 ~ 20 |
| سمك العصا | 0.4~4.0ملم |
| النحاس الأساسي | 18م ((1/2أوقية) ، 35م (1أوقية) ، 70م (2أوقية) ، 105م (3أوقية) ، 150م (4أوقية) ، 300م (8أوقية) |
| مواد اللوحة | FR-4 قاعدة الألومنيوم، البوليميد، قاعدة النحاس، القاعدة السيراميكية |
| حجم ثقب الحفر | 0.1ملم |
| الحد الأدنى لسرعة الخط والمساحة | 0.075ملم |
| صناعة الذهب | نيكل طلاء سمك 2.5 ~ 5mm، سمك الذهب 0.05 ~ 0.1mm |
| رش القصدير | سمك القصدير 2.5 ~ 5mm |
| مساحة الطحن | السلك والحافة: 0.15 ملم، الثقب والحافة: 0.2 ملم، تحمل المحيط: +/- 0.1 ملم |
| المقبس الشامفر | الزاوية: 30°/45°/60° العمق: 1~3mm |
| V-Cut | الزاوية: 30°/45°/60° العمق: 1/3 من سمك اللوحة، الحد الأدنى: 80*80mm |
| اختبار التشغيل والتوقف | مساحة الاختبار القصوى: 400*1,200mm |
| نقطة الاختبار القصوى: 12000 نقطة | |
| أقصى فولتاج اختبار: 300 فولت | |
| المقاومة العازلة القصوى: 100mΩ | |
| معوقة التحكم في التسامح | ± 10% |
| الصبر في اللحام | 85°C~105°C / 280°C~360°C |
معدات التصنيع - PCB الصلبة
تطبيقات المنتج
عرض المنتج - PCB الصلبة
