| الاسم التجاري: | KAZ |
| رقم الطراز: | كازا-ب-045 |
| الـ MOQ: | 1 Unit |
| شروط الدفع: | Western Union, T/T, L/C, D/P, MoneyGram |
| القدرة على التوريد: | 100000 pieces |
خدمة تجميع لوحات الدوائر PCB من النحاس الثقيل
1الخصائص
1خدمة OEM واحدة، مصنوعة في شينزين في الصين
2المصنعة بواسطة ملف Gerber و قائمة BOM من العميل
3مادة FR4 ، تلبي معيار 94V0
4دعم تكنولوجيا SMT و DIP
5الحماية البيئية
6. متوافقة مع UL، CE، ROHS
7الشحن بواسطة DHL، UPS، TNT، EMS أو متطلبات العميل
2. الـ PCBالقدرة التقنية
| SMT | دقة الموقع:20 أم |
| حجم المكونات:0.4×0.2ملم ((01005) ¥130×79ملم، فليب تشيب، QFP، BGA، POP | |
| الحد الأقصى لارتفاع المكون: 25 ملم | |
| الحجم الأقصى للوحات: 680 × 500 مم | |
| الحد الأدنى لقياس PCB: لا يوجد حد | |
| سمك PCB:0.3 إلى 6 ملم | |
| وزن PCB: 3 كجم | |
| جندي الموجة | عرض أقصى للوحات المنسوجة: 450mm |
| الحد الأدنى لسرعة اللوحة: لا يوجد حد | |
| ارتفاع المكونات:أعلى 120mm/Bot 15mm | |
| جندي العرق | نوع المعدن: الجزء، الكامل، القالب، الجانب |
| المواد المعدنية: النحاس ، الألومنيوم | |
| التشطيب السطحي: طلاء Au ، طلاء شظية ، طلاء Sn | |
| معدل المثانة الهوائية: أقل من 20% | |
| التثبيت | نطاق الضغط: 0-50KN |
| الحجم الأقصى للوحات المنسوجة: 800X600mm | |
| الاختبار | تكنولوجيا المعلومات والاتصالات،طيران المسبار،حرق،اختبار الوظائف،دورة الحرارة |
الشهادات:
ISO9001 / ISO14001 / ISO45001 (العسكرية) / TS16949 (السيارات) / RoHS / UL
أقراص PCB النحاس السميكةهو نوع خاص من ألواح الدوائر المطبوعة التي لديها طبقة نحاس أكثر سماكة مقارنة مع PCB القياسية.هذا الزيادة في سمك النحاس يوفر العديد من المزايا وهو مناسب لتطبيقات محددة.
السمات الرئيسيةPCB النحاس السميكتشمل:
سمك النحاس:
عادةً ما يكون سمك طبقة النحاس في PCBs 1 إلى 2 أوقية لكل قدم مربع (أوقية / قدم 2) ، مما يعادل سمكًا يبلغ حوالي 35-70 ميكرون.
PCBs النحاس السميكتحتوي على طبقات نحاسية سميكة بشكل ملحوظ، عادة ما تكون من 3 أوقية/قدم مربع إلى 12 أوقية/قدم مربع أو أكثر، مما يعادل سمك 105-420 ميكرون.
القدرة على التعامل مع الطاقة:
زيادة سمك النحاسPCBs النحاس السميكللتعامل مع مستويات أعلى من التيار والطاقة دون تراكم الحرارة المفرط أو انخفاض التوتر.
هذا يجعلها مثالية للتطبيقات كثيفة الطاقة مثل مصادر الطاقة، محركات المحرك والأنظمة الإلكترونية عالية التيار.
إدارة الحرارة:
تعمل طبقات النحاس الأكثر سمكاً كمغسلات حرارة فعالة ، مما يحسن استبعاد الحرارة من مكونات التسخين على PCB.
هذه القدرة المحسنة على إدارة الحرارة أمر بالغ الأهمية لتصميمات الدوائر ذات الطاقة العالية أو التيار العالي أو الكثافة العالية.
التوصيل الكهربائي
زيادة سمك النحاس يقلل من مقاومة آثار، وتحسين أداء الدائرة العامة وسلامة الإشارة.
هذا مفيد للتطبيقات التي تتطلب عائقًا منخفضًا ، دوائر عالية التيار مثل إلكترونيات الطاقة أو التصاميم الرقمية عالية السرعة.
صلابة وقوة ميكانيكية:
بسبب زيادة سمك النحاسPCBs النحاس السميكتميل إلى أن تكون أقوى وأقوى ميكانيكيا، مما يجعلها مناسبة للتطبيقات التي تتطلب اهتزازات أو صدمات أو ضغوط.
تحدي التصنيع:
صناعةPCBs النحاس السميكتتطلب عمليات تصنيع متخصصة مثل تقنيات الحفر المتقدمة، والطلاء المحسن، وأساليب الحفر المتخصصة.
يمكن أن تكون عمليات التصنيع هذه أكثر تعقيدًا وتكلفة مقارنةً بإنتاج PCB القياسي.
تطبيقاتPCB النحاس السميكتشمل:
إلكترونيات الطاقة، مثل المحولات والمحولات ومحركات المحرك
دوائر التيار العالي، بما في ذلك أنظمة التحكم والتوزيع الصناعية
إلكترونيات السيارات بما في ذلك المركبات الكهربائية والحركات الهجينة
تطبيقات الطيران والفضاء والدفاع مع متطلبات صارمة للطاقة والحرارة
معدات الاتصالات والشبكات ذات متطلبات عالية للتيار والطاقة
PCBs النحاس السميكيمكن استخدامه في تصميم وتطوير أنظمة إلكترونية قوية وموثوقة وعالية الأداء في مجموعة متنوعة من الصناعات التي تتعامل مع الطاقة ،إدارة الحرارة والقيادة الكهربائية هي العوامل الرئيسية.

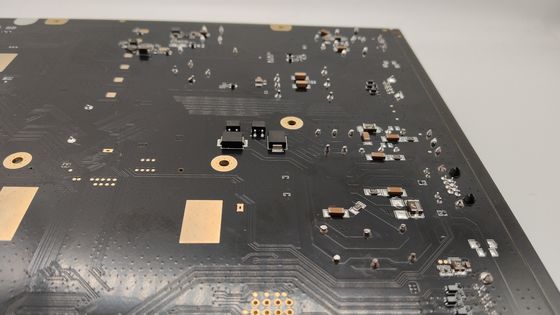

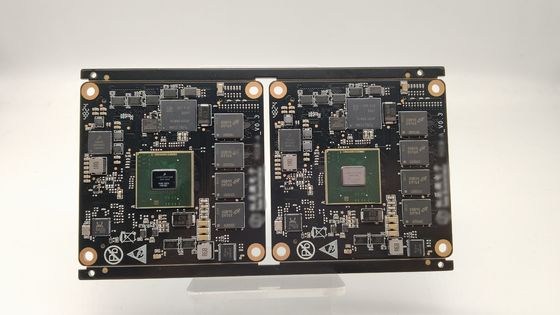

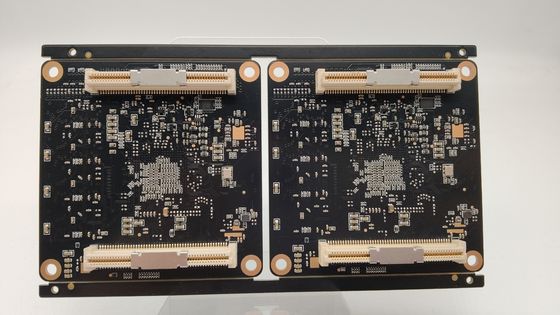

2. صور الـ PCB
