| الاسم التجاري: | NA |
| رقم الطراز: | كاز-ب-نا |
| الـ MOQ: | 1 قطع |
| السعر: | 0.1usd |
| شروط الدفع: | D / A ، D / P ، T / T |
| القدرة على التوريد: | 1000000pcs شهريا |
NIG SMT PCB Assembly BGA POP 4 طبقة 1.6mm 1OZ الخضراء Soldermask خدمة تجميع PCB
الخصائص
1الجمعية PCB سطح الجبل (كلا PCB جامدة، PCB مرنة) ؛ FR4 المواد، تلبية معيار 94V0
2خدمة OEM واحدة، وتصنيع عقد PCBA:
3خدمة تصنيع العقود الإلكترونية
4من خلال تجميع الثقب / تجميع DIP ؛
5. تجميع الارتباط
6التجميع النهائي
7. صناعة مربع مفتوحة بالكامل
8التجميع الميكانيكي / الكهربائي
9إدارة سلسلة التوريد / شراء المكونات
10. تصنيع الـ (PCB)
11دعم فني / خدمة ODM
12معالجة السطح: OSP، ENIG، HASL خال من الرصاص، حماية البيئة
13. متوافقة مع UL، CE، ROHS
14الشحن بواسطة DHL، UPS، TNT، EMS أو متطلبات العميل
15كيس مضاد للستاتيك
PCBA القدرة التقنية
| SMT | دقة الموقع:20 أم |
| حجم المكونات:0.4×0.2ملم ((01005) ¥130×79ملم، فليب تشيب، QFP، BGA، POP | |
| الحد الأقصى لارتفاع المكون: 25 ملم | |
| الحجم الأقصى للوحات: 680 × 500 مم | |
| الحد الأدنى لقياس PCB: لا يوجد حد | |
| سمك PCB:0.3 إلى 6 ملم | |
| وزن PCB: 3 كجم | |
| جندي الموجة | عرض أقصى للوحات المنسوجة: 450mm |
| الحد الأدنى لسرعة اللوحة: لا يوجد حد | |
| ارتفاع المكونات:أعلى 120mm/Bot 15mm | |
| جندي العرق | نوع المعدن: الجزء، الكامل، القالب، الجانب |
| المواد المعدنية: النحاس ، الألومنيوم | |
| التشطيب السطحي: طلاء Au ، طلاء شظية ، طلاء Sn | |
| معدل المثانة الهوائية: أقل من 20% | |
| التثبيت | نطاق الضغط: 0-50KN |
| الحجم الأقصى للوحات المنسوجة: 800X600mm | |
| الاختبار | تكنولوجيا المعلومات والاتصالات،طيران المسبار،حرق،اختبار الوظائف،دورة الحرارة |
ما الذي يمكن أن تفعله دائرة كاز لك:
تصنيع الـ PCB (النموذج الأولي والصغير والمتوسط والإنتاج الجماعي)
مصادر المكونات
مجموعة PCB / SMT / DIP
للحصول على اقتباس كامل من PCB / PCBA، يرجى تقديم المعلومات كما هو موضح أدناه:
ملف جيربر، مع مواصفات مفصلة لـ PCB
قائمة BOM (أفضل مع Excel fomart)
صور PCBA (إذا كنت قد فعلت هذا PCBA من قبل)
معلومات الشركة:
KAZ Circuit هو مصنع PCB محترف من الصين منذ عام 2007 ، كما يوفر خدمة تجميع PCB لعملائنا. الآن مع حوالي 300 موظف. معتمد مع ISO9001 ، TS16949 ، UL ، RoHS.نحن واثقون من تزويدك بمنتجات عالية الجودة بسعر مصنع موجه في أسرع وقت للتسليم!
قدرة المصنع:
| السعة | مزدوج الجوانب: 12000 متر مربع / شهر عدة طبقات: 8000 متر مربع / شهر |
| الحد الأدنى لسرعة الخط/الفجوة | 4/4 ميل (1 ميل = 0.0254 ملم) |
| سمك اللوحة | 0.3~4.0ملم |
| طبقات | 1~20 طبقة |
| المواد | FR-4، الألومنيوم، PI |
| سمك النحاس | 0.5 ~ 4 أوقية |
| مواد Tg | Tg140~Tg170 |
| الحجم الأقصى لـ PCB | 600*1200ملم |
| حجم الثقب | 0.2ملم (+/- 0.025) |
| معالجة السطح | HASL، ENIG، OSP |
تجميع SMT PCBيشير إلى عملية تصنيع لوحة دوائر مطبوعة باستخدام تقنية التثبيت السطحي،حيث يتم وضع المكونات الإلكترونية وحاملها مباشرة على سطح PCB بدلاً من إدخالها من خلال الثقوب.
تشمل الجوانب الرئيسية لتجميع SMT PCB:
وضع المكونات:
يتم وضع مكونات SMT مثل المقاومات والمكثفات والدوائر المتكاملة وغيرها من أجهزة تركيب السطح مباشرة على سطح PCB باستخدام آلات الاختيار والمكان الآلية.
إن وضع المكونات بدقة أمر بالغ الأهمية لضمان محاذاة دقيقة واتصالات كهربائية موثوقة.
ترسب معجون اللحام:
معجون اللحام هو خليط من جزيئات سبيكة اللحام والجريان الذي يتم إيداعه بشكل انتقائي على لوحات النحاس من PCB باستخدام طباعة الشبكة أو غيرها من العمليات الآلية.
تعمل معجون اللحام كمواد لاصقة وموصلة تشكل الاتصال الكهربائي بين المكونات و PCB.
لحام العودة:
بعد وضع المكونات the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
يتم تحسين ملامح التدفق العائلي بما في ذلك درجة الحرارة والوقت والغلاف الجوي بعناية لضمان مفاصل اللحام الموثوق بها.
يكتشف تلقائياً:
بعد عملية إعادة التدفق ، يتم فحص مجموعات PCB تلقائيًا باستخدام مجموعة متنوعة من التقنيات ، مثل الفحص البصري أو فحص الأشعة السينية أو الفحص البصري الآلي (AOI).
هذه الفحوصات تساعد على تحديد وتصحيح أي مشاكل مثل عيوب اللحام أو عدم مواءمة المكونات أو المكونات المفقودة.
اختبار ومراقبة الجودة:
يتم إجراء اختبارات شاملة ، بما في ذلك الاختبارات الوظيفية والكهربائية والبيئية ، لضمان أن مجموعات PCB تلبي المواصفات المطلوبة ومعايير الأداء.
تنفيذ تدابير مراقبة الجودة، مثل مراقبة العملية الإحصائية وتحليل الفشل، للحفاظ على معايير التصنيع العالية وموثوقية المنتج.
مزايا تجميع SMT PCB:
الكثافة العالية للمكونات:مكونات SMT أصغر ويمكن وضعها أكثر قربًا من بعضها البعض ، مما يؤدي إلى تصميم PCB أكثر تكثيفًا وأصغر.
تحسين الموثوقية:مفاصل اللحام SMT أكثر مقاومة للهزات والصدمات والدورة الحرارية من الاتصالات من خلال الثقب.
التصنيع الآلي:يمكن أن تكون عملية تجميع SMT ذاتية للغاية ، مما يزيد من كفاءة الإنتاج ويقلل من العمل اليدوي.
التكلفة الفعالة:يمكن أن يكون تجميع SMT أكثر فعالية من حيث التكلفة ، وخاصة للإنتاج بكميات كبيرة ، بسبب انخفاض تكاليف المواد والعمالة.
تطبيقات تجميع SMT PCB:
إلكترونيات المستهلك:الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة الأخرى
الإلكترونيات الصناعية:أنظمة التحكم ومعدات الأتمتة ومعدات إلكترونيات الطاقة
إلكترونيات السيارات:وحدات تحكم المحركات وأنظمة المعلومات والترفيه وأجهزة السلامة
الطيران والفضاء والدفاعأجهزة الطيران وأنظمة الأقمار الصناعية والمعدات العسكرية
الأجهزة الطبية:معدات التشخيص والأجهزة القابلة لزرعها وحلول الرعاية الصحية المحمولة
الـ SMT PCBالتجميع هو تكنولوجيا أساسية تستخدم لإنتاج أجهزة إلكترونية مضغوطة وموثوقة وفعالة من حيث التكلفة في مجموعة متنوعة من الصناعات.

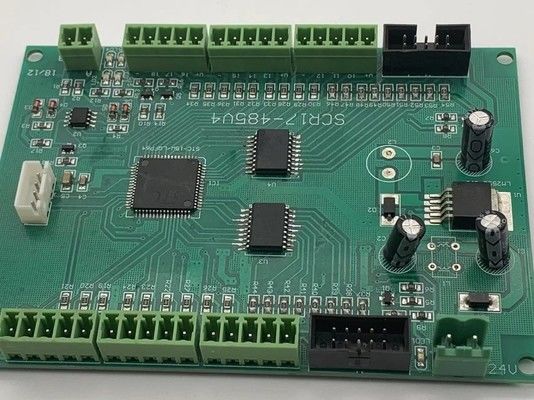

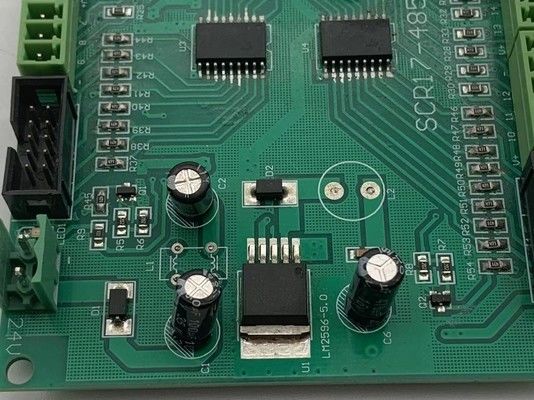

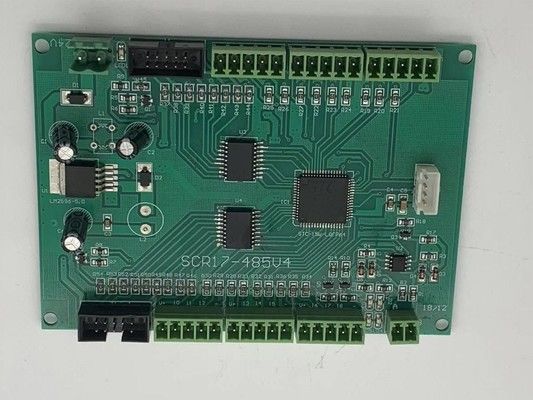

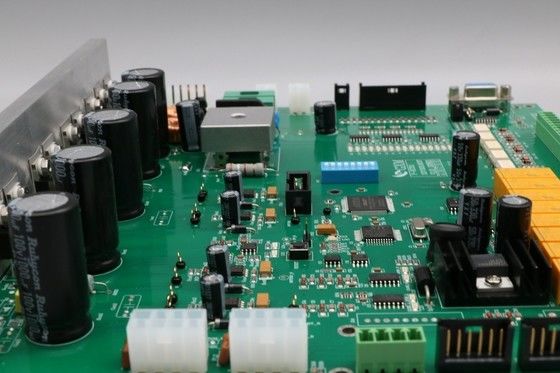

صور PCBA
