| الاسم التجاري: | KAZ |
| رقم الطراز: | KAZA-0198 |
| الـ MOQ: | 1 Unit |
| شروط الدفع: | Western Union, T/T, L/C, D/P, MoneyGram |
| القدرة على التوريد: | 100000 pieces |
صانع PCBr توفير الطاقة الالكترونية مجلس التجميع للوحة الدوائر المطبوعة
الخصائص
1خدمة OEM واحدة، مصنوعة في شينزين في الصين
2المصنعة بواسطة ملف Gerber و قائمة BOM من العميل
3مادة FR4 ، تلبي معيار 94V0
4دعم تكنولوجيا SMT و DIP
5الحماية البيئية
6. متوافقة مع UL، CE، ROHS
7الشحن بواسطة DHL، UPS، TNT، EMS أو متطلبات العميل
PCBA القدرة التقنية
| SMT | دقة الموقع:20 أم |
| حجم المكونات:0.4×0.2ملم ((01005) ¥130×79ملم، فليب تشيب، QFP، BGA، POP | |
| الحد الأقصى لارتفاع المكون: 25 ملم | |
| الحجم الأقصى للوحات: 680 × 500 مم | |
| الحد الأدنى لقياس PCB: لا يوجد حد | |
| سمك PCB:0.3 إلى 6 ملم | |
| وزن PCB: 3 كجم | |
| جندي الموجة | عرض أقصى للوحات المنسوجة: 450mm |
| الحد الأدنى لسرعة اللوحة: لا يوجد حد | |
| ارتفاع المكونات:أعلى 120mm/Bot 15mm | |
| جندي العرق | نوع المعدن: الجزء، الكامل، القالب، الجانب |
| المواد المعدنية: النحاس ، الألومنيوم | |
| التشطيب السطحي: طلاء Au ، طلاء شظية ، طلاء Sn | |
| معدل المثانة الهوائية: أقل من 20% | |
| التثبيت | نطاق الضغط: 0-50KN |
| الحجم الأقصى للوحات المنسوجة: 800X600mm | |
| الاختبار | تكنولوجيا المعلومات والاتصالات،طيران المسبار،حرق،اختبار الوظائف،دورة الحرارة |
تجميع لوحات الدوائر الإلكترونيةهي عملية تصنيع لتجميع وتوصيل المكونات الإلكترونية على لوحات الدوائر المطبوعة (PCBs) لإنشاء أجهزة إلكترونية وظيفية.
الخطوات الرئيسية في عملية تجميع لوحة الدوائر الإلكترونية هي:
تصنيع الـ PCB:
يتم تصنيع PCBs عن طريق طبقات وحفر آثار النحاس على رصيف غير موصل مثل الألياف الزجاجية أو أي مادة كهربائية أخرى.
غالبًا ما يتم إنشاء تصاميم PCB ، بما في ذلك آثار النحاس ، ووضع المكونات ، وغيرها من الميزات ، باستخدام برامج التصميم بمساعدة الكمبيوتر (CAD).
شراء المكونات:
المكونات الإلكترونية اللازمة، مثل المقاومات، المكثفات، الدوائر المتكاملة (ICs) ، والموصلات، يتم الحصول عليها من الموردين.
اختر المكونات بعناية بناءً على خصائصها الكهربائية، وحجمها المادي، وتوافقها مع تصميم PCB.
موقع العنصر:
يتم وضع المكونات الإلكترونية على PCB باستخدام تقنيات يدوية أو أوتوماتيكية مثل آلة الاختيار والوضع.
يتم توجيه وضع المكونات من خلال تصميم PCB لضمان التوجه الصحيح والمحاذاة على اللوحة.
الحام:
يتم تثبيت المكونات على PCB وترتبط كهربائيا من خلال عملية لحام.
يمكن القيام بذلك باستخدام طرق مختلفة ، مثل لحام الموجة ، أو لحام التدفق ، أو لحام انتقائي.
يشكل اللحام اتصالًا ميكانيكيًا وموصلًا كهربائيًا بين خطوط المكونات والحاويات النحاسية لـ PCB.
التفتيش والاختبار:
يمر PCB المجمّع بفحص بصري وإجراءات اختبار مختلفة لضمان جودة وظيفة الدائرة.
هذه الاختبارات يمكن أن تشمل الاختبار الكهربائي، الاختبار الوظيفي، الاختبار البيئي، واختبار الموثوقية.
سيتم معالجة أي عيوب أو مشاكل تم اكتشافها خلال مرحلة التفتيش والاختبار قبل التجميع النهائي.
التنظيف والطلاء المتوافق:
بعد عملية اللحام ، يمكن تنظيف PCB لإزالة أي تدفق أو ملوثات متبقية.
اعتماداً على التطبيق، يمكن وضع طبقة مطابقة على PCB لتوفير حماية البيئة وتحسين الموثوقية.
التجميع النهائي والتغليف:
يمكن دمج PCBs المختبرة والمفحصة في أنظمة أكبر أو أغطية ، مثل الهيكل أو الأغطية أو المكونات الميكانيكية الأخرى.
ثم يتم تعبئة المنتجات المجمعة وإعدادها للشحن أو التوزيع.
تجميع لوحات الدوائر الإلكترونيةهي عملية حاسمة في تصنيع الأجهزة الإلكترونية، تضمن التشغيل الموثوق والفعال للمنتج النهائي.تدابير التصنيع الدقيق ومراقبة الجودة لتوفير أنظمة إلكترونية عالية الجودة.

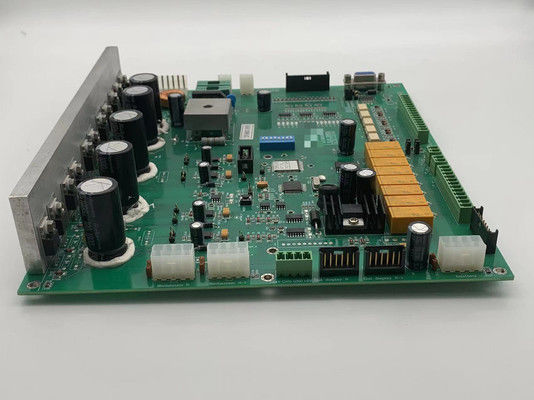

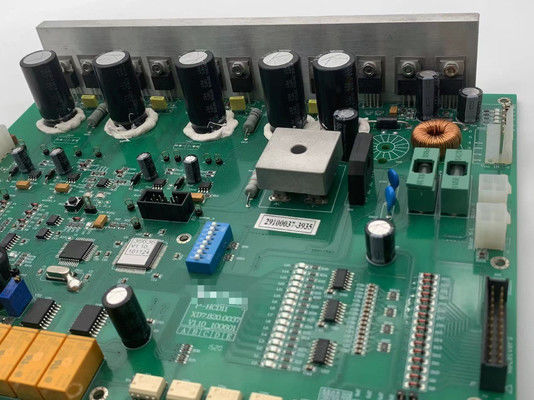

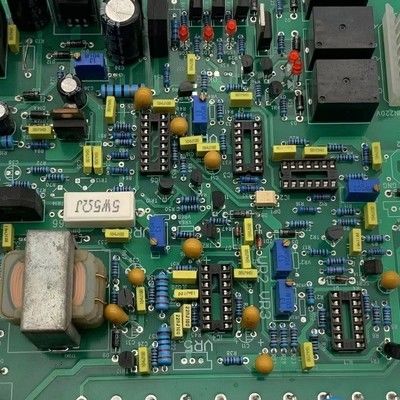

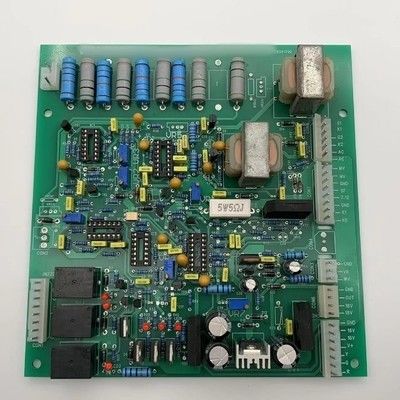

صور PCBA
