الطبقات المجلس ثنائي الفينيل متعدد الكلور

  • دقة عال الطبقات المجلس ثنائي الفينيل متعدد الكلور الموردون

ما هو :

يمكن أن يسمى أي مجلس ثنائي الفينيل متعدد الكلور مع أكثر من طبقتين المجلس ثنائي الفينيل متعدد الكلور متعدد الطبقات.

متعدد الطبقات مجلس الكلور يشمل   طبقات طبقات متعددة الطبقات وطبقات متوسطة بين كل طبقتين من الحفر. الطبقة المتوسطة يمكن أن تكون رقيقة جدًا. يوجد على الأقل ثلاث طبقات موصلة في لوحة دارات متعددة الطبقات ، اثنان منها من الطبقة الخارجية ، بينما يتم تركيب الطبقة المتبقية داخل لوحة العزل.

يتم تحقيق الاتصال الكهربائي بينهما عادة من خلال ثقب الطلاء في المقطع العرضي للوحة الدائرة.

التصنيف: لوح صلب متعدد الطبقات ، لوحة مرنة متعددة الطبقات ومجلس متعدد الطبقات صلب مرن.

لماذا نحتاجها:

تسبب زيادة تركيز حزمة الدوائر المتكاملة مما يؤدي إلى تركيز عال من خطوط الربط ، ويجعل من الضروري استخدام ركائز متعددة.

تحدث مشكلات التصميم غير المتوقعة مثل الضوضاء ، السعة الشاردة ، التداخل ، إلخ في تخطيط PCB. لذلك ، يجب أن يركز تصميم ثنائي الفينيل متعدد الكلور على تقليل طول خط الإشارة وتجنب المسارات المتوازية.

من الواضح ، نظرًا للعدد المحدود لعمليات الانتقال التي يمكن تحقيقها في جانب واحد ، حتى في اللوحة المزدوجة ، لا يمكن تلبية هذه المتطلبات.

في حالة وجود عدد كبير من المتطلبات في التوصيلات البينية وعمليات الانتقال ، لتحقيق أداء مرض ، يجب توسيع اللوحة إلى أكثر من طبقتين ، بحيث يتم تصنيع لوحة PCB متعددة الطبقات.

الطبقات المجلس ثنائي الفينيل متعدد الكلور عينة تقديم

متعدد الطبقات بب المجلس مع إنيغ هاسل أوسب

الصين متعدد الطبقات بب المجلس مع إنيغ هاسل أوسب المزود

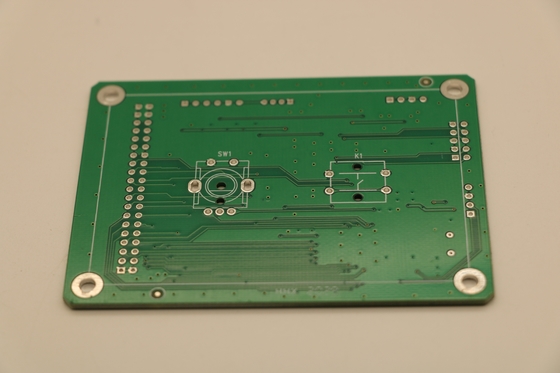

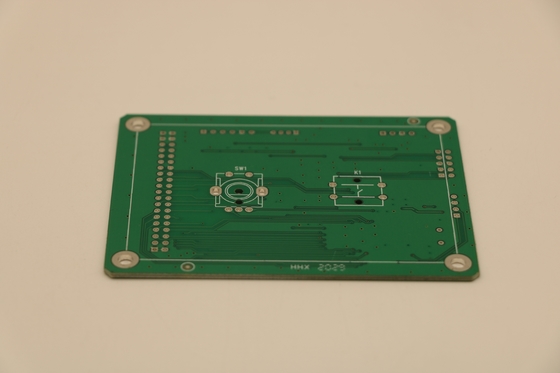

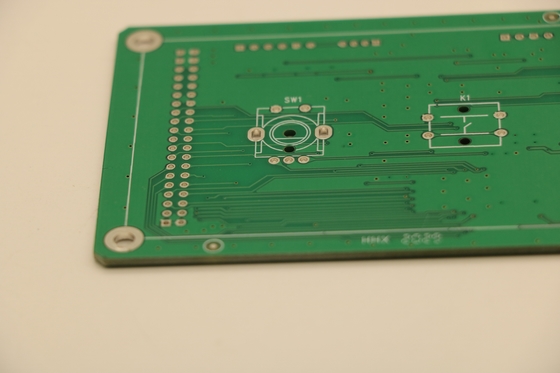

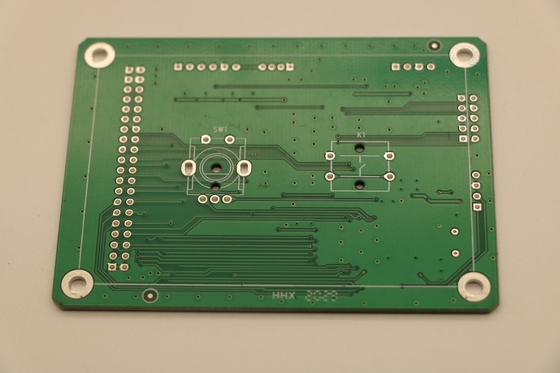

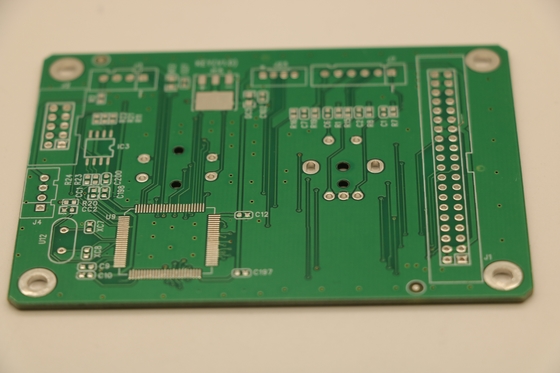

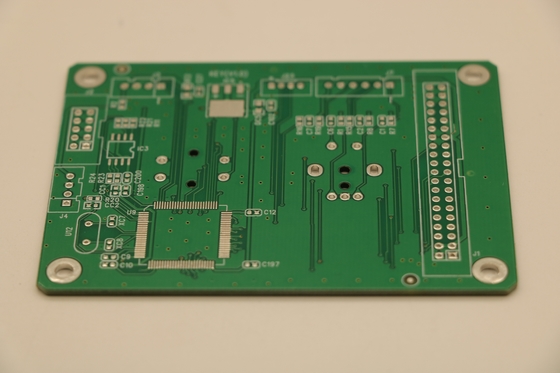

صورة كبيرة :  متعدد الطبقات بب المجلس مع إنيغ هاسل أوسب

تفاصيل المنتج:

Place of Origin: China
اسم العلامة التجارية: KAZPCB
إصدار الشهادات: UL, ROHS, REACH, TS16949
Model Number: PCB-J-001

شروط الدفع والشحن:

Minimum Order Quantity: 1
الأسعار: To be Inquired
Delivery Time: 5-8days
Payment Terms: T/T, L/C
Supply Ability: 10000pcs/month
Contact Now
مفصلة وصف المنتج
pcb مادة: FR4 spec: حسب ملفات جيربر العميل

مجلس الكلور
الطبقة: 1-16
المواد: fr4 صفح، بنفايات التوجيه-- متوافقة
سمك بب: 0.4-6.0mm
النحاس النهائي: 0.5-6oz
دقيقة حفرة: 0.2mm
دقيقة خط العرض / الفضاء: 3/3 ميل
دقيقة حفرة النحاس: 20 / 25μm
أقنعة اللحيم: الأخضر / الأزرق / أحمر / أسود / رمادي / أبيض
أسطورة: أبيض / أسود / أصفر
السطح: أوسب / هال الرصاص-- مجانا / الغمر الذهب / الغمر القصدير / الغمر الفضة / الذهب فلاش / الذهب الصلب
مخطط: روت والنتيجة / V- قطع
الاختبار الإلكتروني: 100٪
معيار التفتيش: إيبك-A-600H / إيبك-6012B، فئة 2/3
التقارير الصادرة: التفتيش النهائي، الاختبار الإلكتروني، اختبار سولديرابيليتي، الجزئي القسم
الشهادات: أول، سغس، بنفايات التوجيه المتوافقة، إسو / ts16949: 2009

القدرة الإنتاجية:

سعة جهين: 12000 متر مربع / شهر
متعدد الطبقات: 8000sq.m / الشهر
دقيقة عرض الخط / الفجوة 4/4 ميل (1 ميل = 0.0254 مم)
سماكة مجلس 0.3 ~ 4.0MM
طبقات 1 ~ 20 طبقات
مواد فر-4، الألومنيوم، بي
النحاس سمك 0.5 ~ 4oz سعرنا
المواد تغ Tg140 ~ Tg170
ماكس بب الحجم 600 * 1200MM
دقيقة حجم الثقب 0.2mm (+/- 0.025)
المعالجة السطحية هاسل، إنيغ، أوسب
