ما هو :
يمكن أن يسمى أي مجلس ثنائي الفينيل متعدد الكلور مع أكثر من طبقتين المجلس ثنائي الفينيل متعدد الكلور متعدد الطبقات.
متعدد الطبقات مجلس الكلور يشمل طبقات طبقات متعددة الطبقات وطبقات متوسطة بين كل طبقتين من الحفر. الطبقة المتوسطة يمكن أن تكون رقيقة جدًا. يوجد على الأقل ثلاث طبقات موصلة في لوحة دارات متعددة الطبقات ، اثنان منها من الطبقة الخارجية ، بينما يتم تركيب الطبقة المتبقية داخل لوحة العزل.
يتم تحقيق الاتصال الكهربائي بينهما عادة من خلال ثقب الطلاء في المقطع العرضي للوحة الدائرة.
التصنيف: لوح صلب متعدد الطبقات ، لوحة مرنة متعددة الطبقات ومجلس متعدد الطبقات صلب مرن.
لماذا نحتاجها:
تسبب زيادة تركيز حزمة الدوائر المتكاملة مما يؤدي إلى تركيز عال من خطوط الربط ، ويجعل من الضروري استخدام ركائز متعددة.
تحدث مشكلات التصميم غير المتوقعة مثل الضوضاء ، السعة الشاردة ، التداخل ، إلخ في تخطيط PCB. لذلك ، يجب أن يركز تصميم ثنائي الفينيل متعدد الكلور على تقليل طول خط الإشارة وتجنب المسارات المتوازية.
من الواضح ، نظرًا للعدد المحدود لعمليات الانتقال التي يمكن تحقيقها في جانب واحد ، حتى في اللوحة المزدوجة ، لا يمكن تلبية هذه المتطلبات.
في حالة وجود عدد كبير من المتطلبات في التوصيلات البينية وعمليات الانتقال ، لتحقيق أداء مرض ، يجب توسيع اللوحة إلى أكثر من طبقتين ، بحيث يتم تصنيع لوحة PCB متعددة الطبقات.
تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم العلامة التجارية: | OEM | اسم الإنتاج: | ثنائي الفينيل متعدد الكلور |
---|---|---|---|
Min. الحد الأدنى. Hole Size حجم الحفرة: | 3 أميال (0.075 ملم) | طبقة: | مضاعف |
نوع: | متعدد الكلور | صف دراسي: | 2 |
تسليط الضوء: | لوحة الدوائر المطبوعة مخصصة,جامدة فليكس الكلور |
متعدد الطبقات PCB المجلس يؤدي 1ENIG 2OZ FR4 1.6MM مجانا للعرف
1. الميزات
1. واحد خدمة صانعي القطع الأصلية: صنع في شنتشن فى الصين
2. صُنعت بواسطة شركة Gerber File و Bom LIst التي يقدمها العملاء
3. SMT ، DIP دعم التكنولوجيا
4. FR4 المواد يفي 94v0 قياسي
5. UL ، CE ، ROHS المتوافقة
6. معيار الرصاص الوقت: 4-5days ل 2 l ؛ 5-7 ل 4 l. خدمة المعجل هو متاح
2. مواصفات مفصلة
مواد | FR4 |
الانتهاء من سمك المجلس | 1.6MM |
سمك النحاس Finsh | 2OZ |
طبقة | 4 |
قناع اللحيم اللون | أخضر |
بالشاشة الحريرية | أبيض |
المعالجة السطحية | HASL |
الحجم النهائي | حسب الطلب |

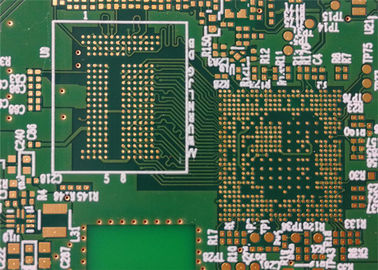

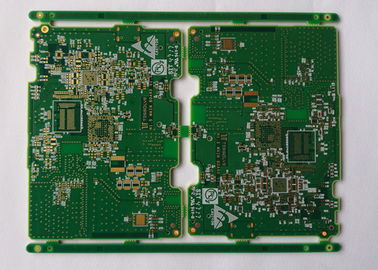

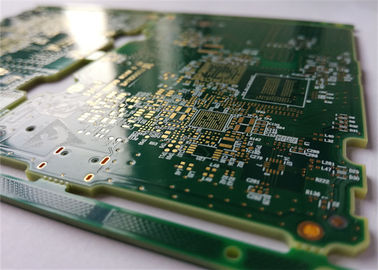

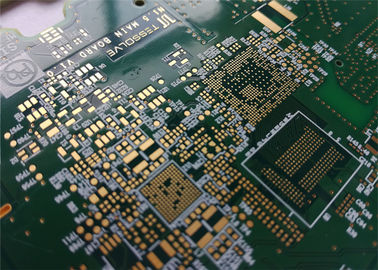

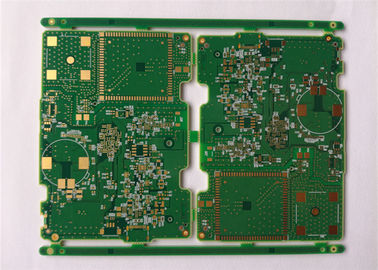

3.Pictures
